産品簡介：
安賽斯光彈系數測試儀(ANA6000P-H)是應用偏振光幹↑涉原理對應力作用下能産生人工雙折射材料做成的(☆de)力學構件模型進行實驗應力測試的儀器，簡稱光彈儀。應用它可以通過模型在實驗室內進行(x§íng)大型建築構件、水壩壩體、重型機械部件的 (de)應力和應力分布的測試，并可以在模型上直接看到被測件的全部應力分布和應♥力集中情況。
主要技術參數：
測試面積(即光源尺寸)：j70- j180mm；
應力雙折射量程：
基本型: 1/4波長(以紅光為例：157.5nm)；
增強型：2296nm (通過藍綠光雙波長法測試和解包γ裹處理)；
測試分辨率與精度：
應力雙折射測試分辨率：0.05nm, 精度：0.5nm；
光彈系數測試分辨率：0.1 nm/cm/MPa,， 精度：0.2 nm/cm/MPa。
産品特色：
本産品與立式光彈儀具有相同工作原理，但為了提高測試精度，采↓取了以下措施：
(1) 采用了高質量的偏振光學器件，以保證光(g☆uāng)的偏振特性和質量；
(2) 采用了單色性更好的光源，如鈉光燈和激光；
(3) 強化了光束的準直性(平行性)傳播，以減少光(guān✘g)在傳播過程與理想偏振狀态的偏離；
(4) 采用了遠心成像透鏡，以提高(gā"o)成像質量。
(5) 以增量法進行光彈系數計算；
(6) 數據處理全自動化，并自動生産測試報告。
實驗示意及應用範圍：
利用應力雙折射性質，在工程上可以制成各種機械零件(jiàn>)的透明塑料模型，然後模拟零件的受力情況，觀察、分析偏振光幹涉的色彩和條紋分布，從而判斷¥零件內部的應力分布。

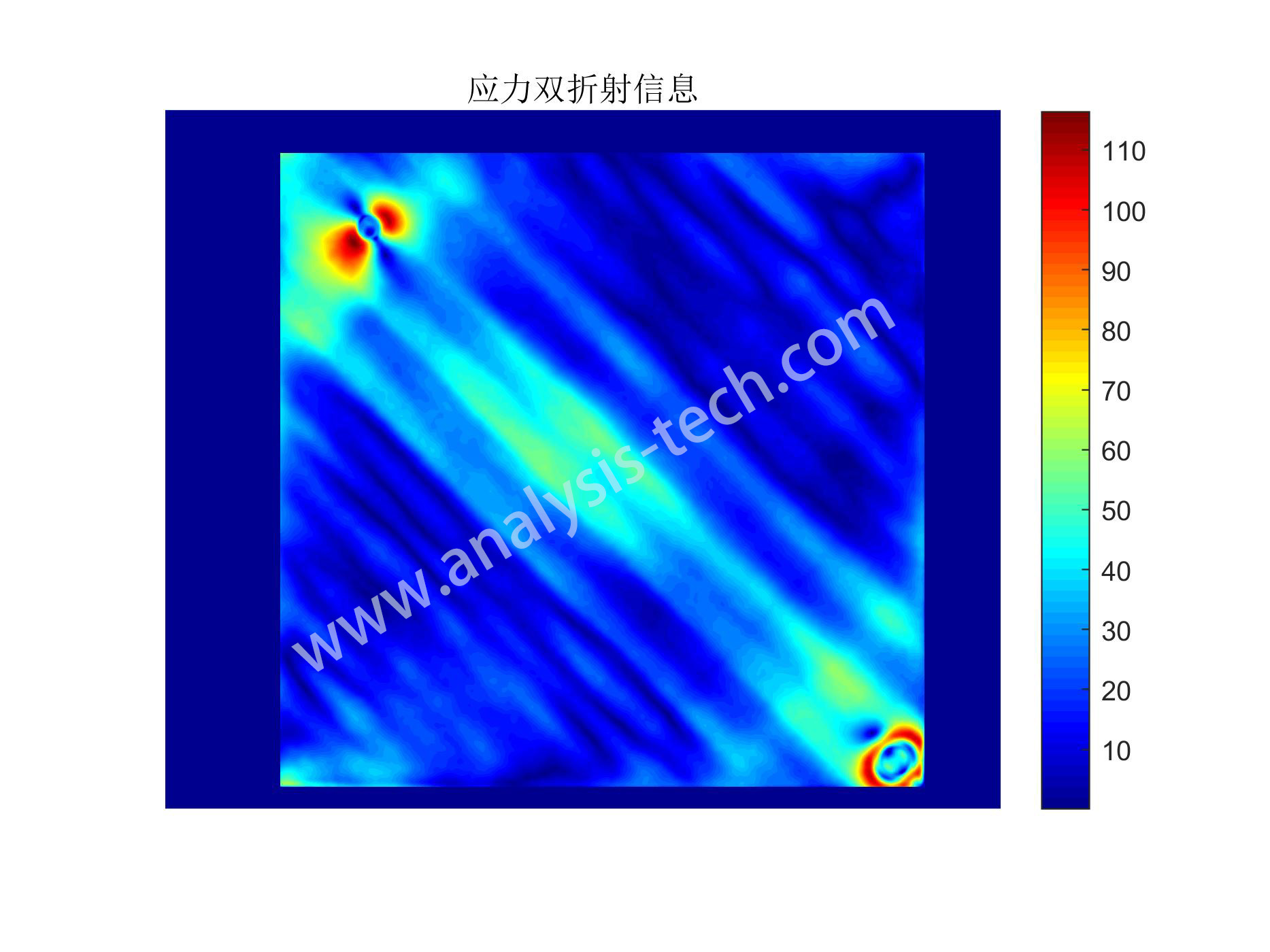

對徑壓縮圓盤的相位差場分布
圓盤徑向受壓實驗：
U型塊壓彎組合實驗：
光彈性方法直觀,能直接顯示應力集中區域，并準确給出應力集中部分的量值；它不但可以得到(d©ào)便捷應力而且能夠求的結構的內部應力。特别是這一方法不受形狀和(•hé)載荷的限制，可以對工程複雜結構進行應力分析。
