水浸超聲掃描一般檢測流程

水浸超聲掃描一般檢測流程

1.确定檢測對象：

1.1 首先确定檢測的材料對象，材料的各種情況，例如：材料種類，厚度，外☆(wài)形形狀、尺寸大小。

1.2 确定檢測工件在水槽中德擺放位置。

1.3 根據材料的各種情況，選擇傳感器類型，及掃查方式，脈沖反射式或者穿透式。

1.4 根據相關标準，确定驗收規範及掃查靈敏度。

2.檢測區域劃分：           ;            ​;         &nb©sp;               &nbs"p;

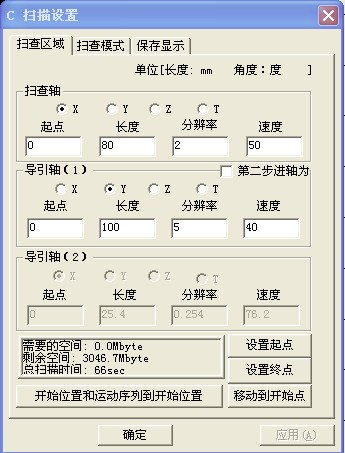

2.1    确定工件上的掃查區域，并通過軟件設定掃查參數。

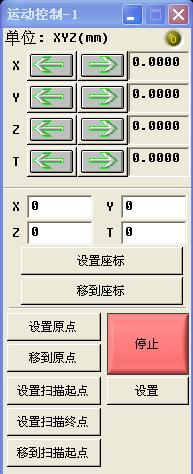

2.2   掃查坐标原點的确定

  掃查數據的起止坐标一般需要手動調整到工件的起端，通過手動設置掃描起點，然後确定此點為掃查起點，原點。調整掃查機構到掃查重點，直接點擊設置掃查終點，即可完成掃查區域的設置。

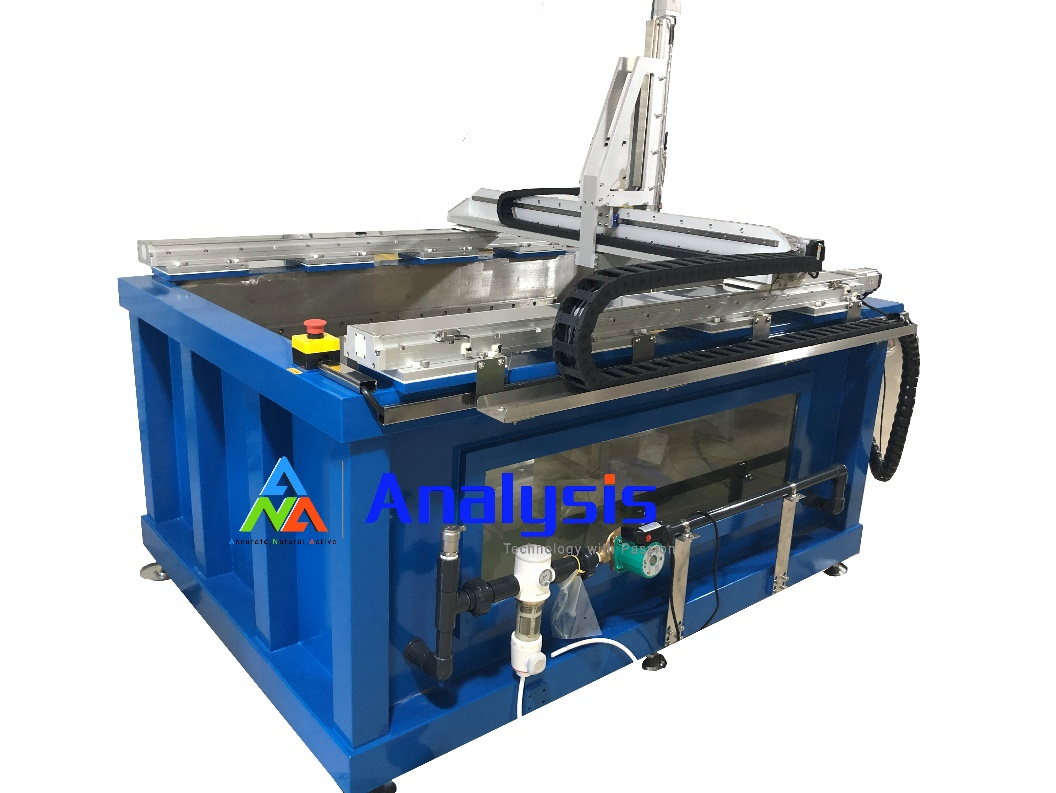

水浸超聲C掃描系統在安裝調試時，都會有專業的技術工程師(shαī)進行培訓，請以現場工程師的培訓內容為準，如果因人員變動，需要(y​ào)重新進行操作培訓，請及時聯系安賽斯工作人員，400 8816 976

常見材料聲速表

材料聲速：

下表列出了可以使用水浸超聲C掃描設備的各種常見材料的典型縱波超聲速度。請注意，這隻是一般性的指導。這些(x$iē)材料的實際聲速可能會因各種不同的原因而發生顯著的變化♣(huà)，如：特定的成分或微觀結構、晶粒或纖維取向、多孔性和溫度等。對(duìε)于鑄造金屬、玻璃纖維、塑料和複合材料，更是如此。為了完成準©确度很高的超聲檢測，具體被測材料的聲速應該始終通過在厚度已知的樣品上進行聲速校準的±(de)方法獲得。

常見材料的超聲聲速值：

注：如您需要與水浸超聲C掃描系統相關的技術支持，≠請聯系安賽斯工作人員，400 8816 976
