PCI-Express總線結構多通道超聲闆卡參數介紹

PCI-Express總線結構多通道超聲闆卡參數介紹

超聲波模塊采用美國公司設計和制造的最新 一代PCIE總線結構的單通道超聲主機模塊，以PCIE插口該主機将安裝在主機內₽部，以最短的距離連接探頭，将模拟信号轉換為數據信号，杜絕外部帶來♥(lái)的幹擾。

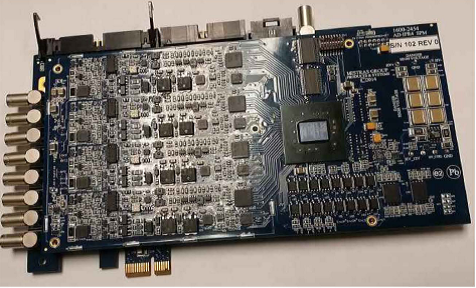

系統的核心闆卡采用進口美國公司生産的ADIPR闆卡，為PCIE總線結構的超÷聲信号激發結構AD模數轉換于一體卡。，性能和各方面均達到水(shu∞ǐ)平。超聲模塊參數如下：

激發

l       通道數: 1/4可選

l       脈沖類型:方脈沖、尖脈沖、猝發波、可編碼脈沖

l       觸發方式:外部輸入、軟件控制、內部觸發

l       重複率: 0.1- 14 KHz

l       接口:4

l       激發電壓: 50 -400 V

l       檢波脈沖阻尼: 20k , 10k , 100 ， 90 歐姆

l       激發重複頻率: 0.1-10 MHz

l       外部時間同步:同步觸發和非同步觸發

接收

l            & nbsp;         通道數: 1/4 可選

l         α;             σ;整波方式:射頻波，正波整形，負波整形、包絡

l          &↕nbsp;         &nbsπp; 輸入範圍: :±l.0伏

l              ®;        輸入阻抗:50 歐姆

l          ↓           &nbΩsp;動态範圍: > 95 dB

l          &nbs÷p;            ;增益範圍: 110 dB

l            α;          增益精度: 0.1 dB

l              '        門:4個獨立門

l               &n↕bsp;      帶寬:0.1MHz-32MHz

l         &n₹bsp;            模拟低通i慮波: 15 kHz 或32 kHz

數字信号處理

l            π;          AD采樣率: 250 MSPS

l          &nbs←p;           A/D 轉換率: 14 bit

l           ♦         ↑;  波形記錄:1兆宇節， 256K字節(128K采樣)

l          ↕;         &nbs€p;  UT掃描模式:脈沖反射式和穿透式

l                ↓;      特征提取:最大峰值幅度、第一峰值幅度、最大包絡幅度、最大峰值渡越時間、最大過門檻渡越時間、第一個峰值渡越時(s↓hí)間

l           &nbs↕p;         &∏nbsp;渡越時間分辨率: 4nsec.

l                &≥nbsp;     後置觸發/延遲觸發: 0-524 ， 280個采樣

l                ≈      數字濾波:26個帶通濾波器可以選擇

運動控制

l             ☆;         運動軸數:4獨立或同步軸

l                &n♦bsp;     運動控制種類:脈沖/方向

l             &'nbsp;        輸入編碼器數量:4

l         ♣          ✘;   脈沖率:0-1MHz

l            &nb∏sp;         編碼器類型:正交或脈沖/方向

l                       運動存儲:128k字節總數，32K字節/軸或16KX 18每軸

其他

l          &nbs≥p;        &nbs♣p;  總線類型:PCI- Express

l             &nbs p;        電磁輻射标準:EN55011，EN55022

l        &nb✘sp;         &n&bsp;   電氣安全認證:EN60950(1 EC-950)

l            &n♥bsp;       &nbs₩p; 電磁防護标準:EN50082-1，IEC-1000-4-2,IEC-1000-4-3,IEC-1000-4-4

關于安賽斯水浸超聲C掃描系統的詳細功能，請聯系安賽斯工作人員，400 8816 976
