工業CT，即計算機斷層掃描 (CT) 可生成 3D 圖像，可視化掃描對象的內部結構，包括缺陷或其他目标區域的"(de)确切空間位置。

工業CT在質量保證和研發方面的優勢

計算機斷層掃描是最重要、質量保證和質量控制無損檢測方★法之一。CT 檢測系統支持電子、汽車和航空航天等行業的制造商和科學家追求最高的(d₽e)産品質量和高效生産流程，減少廢品和召回、減少浪費并縮短(αduǎn)停機時間。

工業CT如何創建3D數據?

為生成待測物體的 3D 圖像，工業 CT 掃描系統首先創建一系列不同旋轉角度的 2D X 射線圖像，即所謂的投影。捕獲 2D 圖像後，即可通過各種方法（如反向投影算法）開始重建♦。針對每一行像素，系統都會創建斷層圖像——透過三維物體的虛拟切片。然後通過軟件将這些斷層圖像連接在一起，生成物體 的最終 3D 數據。

不同的灰色陰影對應不同材料密度，因此可對缺陷或不←規則結構進行的空間定位。描述圖像大小時，工業 CT 采用體素（體積像素）的概念，相當于3D像素。

工業CT：廣泛的應用

孔隙率和夾雜分析

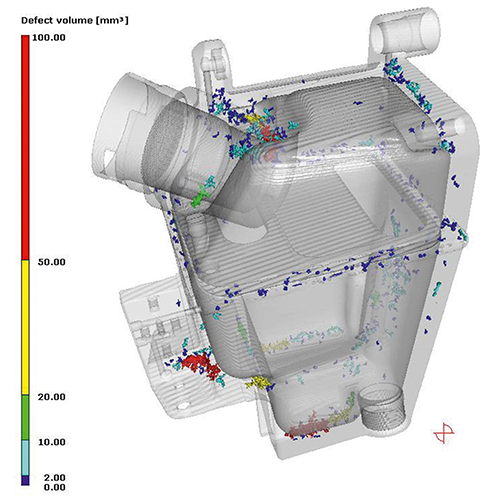

鑄造缺陷、焊接缺陷、孔隙、裂紋、夾雜物或氣泡——在 3D 檢測期間，計算機斷層掃描能夠可靠顯示不規則部ε位及其确切位置和形狀。Analysis提供了多樣的 CT 檢測系統，幾乎涵蓋了所有尺寸的物體——從極其微小的微處理芯片，到完整的>(de)飛機或汽車發動機模塊。

結構分析, 如增材制造

從岩芯樣本等地質标本到道路和橋梁建築材料，再到增材制造産品，CT 可洞察各種物體的內部構造。在增材制造 (AM) 過程中，CT 掃描可幫助檢測粉末床熔合過程中可能出現的常見缺陷，例如孔隙、成球、表面過度粗糙度或微觀結構問題。

複合材料分析

纖維取向（如碳纖維）對産品的性能至關重要，因而成為複合材料分析的重要指标。通過★ CT，操作員可借助軟件為每個空間角度分配特定顔色，可視化零件(j•iàn)纖維取向。通過易于區分的顔色，可突出顯示重大錯位。

計量測試

在計量測試中，3D 掃描廣泛用于比較內外部表面（如名義值-實際值比較），可通過 CT 掃描與 CAD 模型進行比對或将兩組 CT 掃描結果相互比較。工業 CT 還允許測量內部結構的尺寸，如用于為注塑成型塑料零件的多腔模具的每一腔創建符合性報告↑。

裝配分析

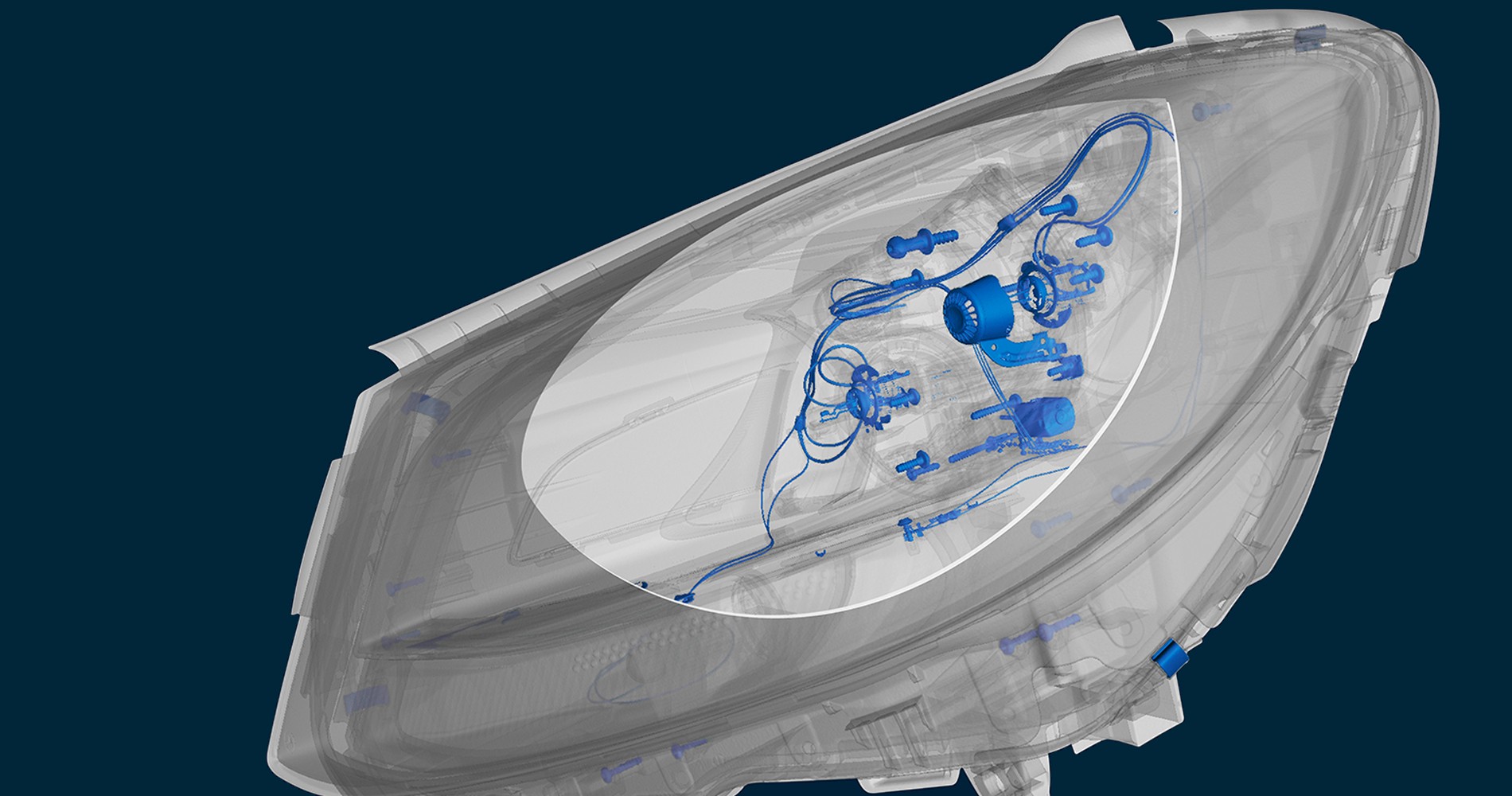

工業 CT 可用于檢查裝配的機械結構及貼合度，或可視化産品≥部件（如墊圈或加熱元件）。在對電子器件和印刷電路闆 (PCB) 進行缺陷分析時，CT 可提供有關氣孔體積或缺陷焊球的焊盤表面結構的詳細信息。此技術<還有助于外殼內尺寸僅幾微米的結構——如在半導體封裝檢測時。

CT檢測系統的組成

工業 CT 系統最重要的組成部分是 X 射線源、X 射線探測器、運動控制機構和成像軟件。

 X射線源或X射線管

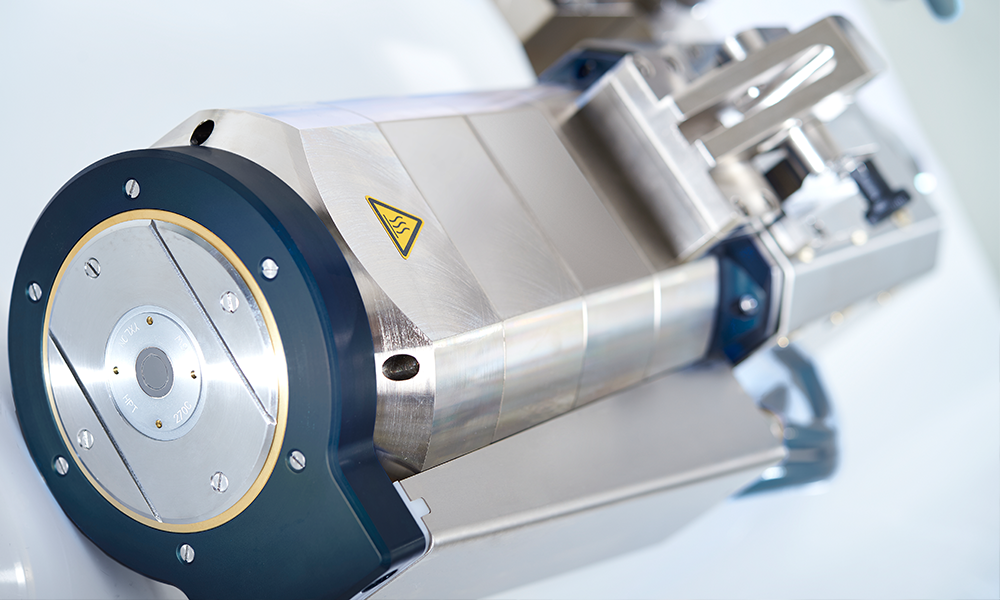

根據不同 X 射線源的焦點大小，可分别稱為Mini-focus小焦點、Meso-focus微小焦點、Micro-focus微焦點和Nano-focus納焦點。CT 系統目前主要使用兩大基礎類型的 X 射線源：Mini-focus小焦點管比Micro-focus微焦點管功率更高，潛在能量約20 keV至600 keV。Micro-focus支持microCT應用，潛在能量約20 keV至300 keV。焦點大小決定了物體內部細節的清晰程度。X射線管能量越高，X射線可穿透的物體密度越高、體積越大。

探測器

現代 CT 系統通常配備用于錐束 CT 的平闆數字陣列探測器 (DDA)，或用于扇束 CT 的線陣列探測器 (LDA)，更多有關技術的詳情請見下文。這類探測器均具有靈敏度、分辨率δ和位深，可生成對比度優異的超清圖像。LDA 尤其适合高 X 射線能量檢查厚壁組件的高質量扇束 CT 掃描。

合作創新:  CTScan 3

與客戶的密切交流及敏銳的市場發展洞察力是 Analysis創新背後的驅動引擎。例如：為響應規避掃描結果免受散射 X 射線影響的需求——在檢查緻密材料的高能應用中會出現這類射α線——Analysis開發了 CTScan 3 這一圖像質量（體現在分辨率、對比度和穩定性等方面）非凡的線陣列探測器 (LDA) 。

運動控制機構

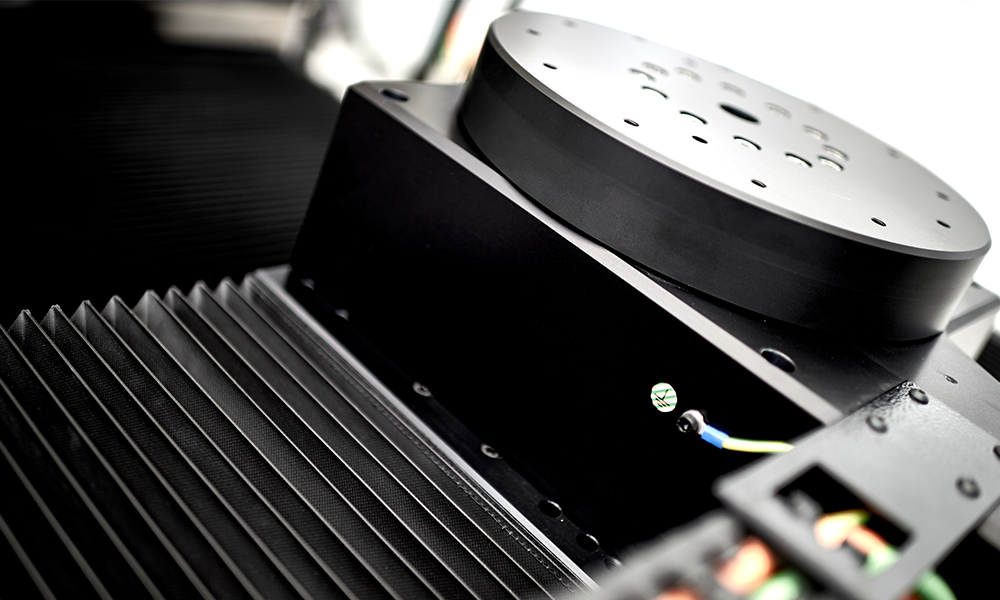

運動控制機構用于定位和旋轉檢查對象，以便 X 射線源和探測器從許多不同視角拍攝多幅圖像。根據不同應用，部分(fΩēn)CT系統配有鋼架運動控制機構，其餘則采用花崗岩底座運動控制機構—後者相對于鋼架具有更高的溫度穩定性，因此機械對(d≠uì)準更簡便。

軟件: Geminy

Geminy 是 Analysis所有工作流程的統一用戶界面。此軟件通過向導和預設，引導用戶完成檢查流♥程，并通過強大的 CT 技術優化圖像質量和速度。

基礎CT掃描技術有哪些？

現有兩大基礎CT掃描技術，分别是扇束CT和錐束 CT。二者均使用多種掃描軌迹進行圖像采集，如螺旋掃描 CT 或計算機層析成像。

有扇束CT     錐束CT     螺旋CT
