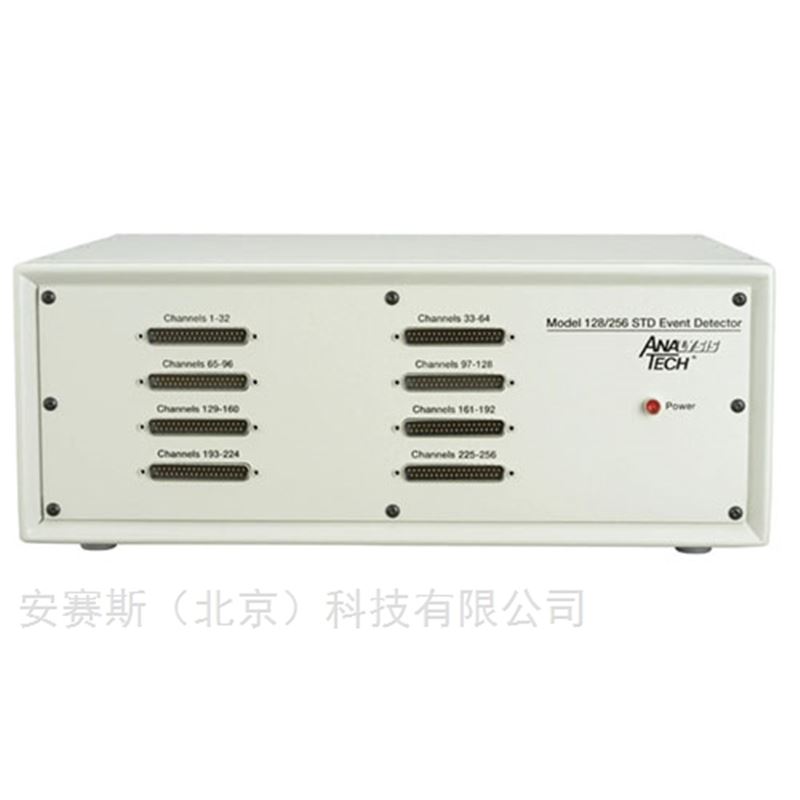

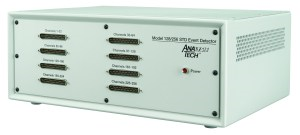

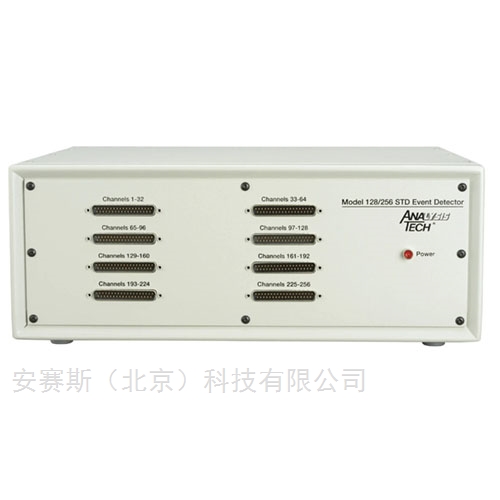

STD瞬斷儀

STD 瞬斷儀

産品簡介：

 名稱：STD瞬斷儀

型号：STD Event Detectors

品牌：Analysis Tech

産地：美國

應用：用于焊點可靠性測試的經濟型、高通道數電(di®àn)氣監視器。STD 系列瞬斷儀提供與焊點可靠性測試相關的測試規範，但也可用于相(xεiàng)應地測試其他類型的互連。與其他瞬斷儀一樣，STD 系列提供參考選定阈值電阻的連續瞬态電阻檢測，具有高度的電噪聲抗擾度。

産品介紹：

STD Event Detectors STD 瞬斷儀，用于焊點可靠性測試的經濟型、高通道數電氣監視器。STD 系列瞬斷儀提供與焊點可靠性測試相關的測試規範，但也可用于相應地測試其他類型的互連。與其他瞬斷儀一樣，STD 系列提供參考選定阈值電阻的連續瞬态電阻檢測，具有高度的電噪聲抗擾度。

STD 系列提供每通道成本，每台儀器最多可提供 256 個通道。此外，這些儀器可以鏈接在一起，以有效地用作具©有多達 1024 個通道的單個瞬斷儀。STD 瞬斷儀通過 WinDatalog 軟件提供易于作的功能，用于數據收集和分析。

特征

·       阈值電阻範圍：100 至 5,000 歐姆，用戶可調

·       最小事件持續時間：200 納秒，固定

·       通道感應電流：小于 1.2mA，固定

·       系統提供 64、128、192 和 256 個通道

·       滿足測試規範的定制和特殊功能

所有瞬斷儀都包含的功能

·       WinDatalog，數據收集/分析軟件

·       溫度模塊（帶通信電纜和連接器）

·       USB 或 RS232C 串行數據傳輸到 PC 計算機（包括電纜）

·       可與其他瞬斷儀鏈接（需要鏈接電纜）

·       測試輸入電纜（10 英尺長）

·       有限保修，1 年零件和人工

STD 瞬斷儀同時監控各個連續性回路，每個回路中流過獨立的感應電流。檢測速度和電阻阈值∑範圍使 STD 系列成為焊點可靠性研究的理想選擇。此類測試通常使用安裝在特殊測試 PCB 上(sh‍àng)的引線鍵合封裝中的“菊花鏈"焊點。然後，這些測試闆進行熱循環、振動、沖擊跌✘落或機械彎曲，同時由瞬斷儀進行監控。檢測關節的初始、短持續時間、間歇性故障，并自動記錄循環編号、時間和日γ(rì)期。使用這種技術，可以通過直接比較測試結果來評估互連設計(j★ì)和焊接工藝參數的變化。事實證明，這種類型的電(di☆àn)氣監測比目視檢測焊點故障更可靠且成本更低。STD 瞬斷儀的其他最新應用包括柔性電路測試、柔性生物(βwù)醫學電纜測試、開關顫振研究和汽車電子互連測試。歡迎新的應¥用程序需求；緻電我們的工程人員并討論您的需求。

對于熱循環、跌落測試或電路闆彎曲測試，STD 溫度模塊非常有用。STD 溫度模塊與 STD 瞬斷儀安裝在同一個機箱中，并持續監控熱測試室的溫度。對于熱循環測試，®溫度模塊将失效溫度數據添加到事件數據中，并跟蹤熱循環計數，以便根據實際熱循環（>而不是數據收集循環）進行失效分析。對于機©械循環或跌落測試，“溫度模塊"會計算機械循環次數并附加數據流。

STD 瞬斷儀通常為所有通道提供一個通用的阈值電(dσiàn)阻（Vref）調整。STD瞬斷儀提供 Multiple Threshold Resistance Adjustment 選項，為每組 64 個通道提供單獨的電阻阈值設置。STD瞬斷儀還可以使用STD 線束，以便于樣品布線和設置。

STD 瞬斷儀選項

·       高溫測試輸入電纜 ....用于 105C 以上的測試

·       STD 線束 ....用于輕松設置連接

·       多重阈值電阻調整 ....對于多個阈值

·       4 路連接電纜 ....用于鏈接多個瞬斷儀

電氣規格：

STD 瞬斷儀系統包括：WinDatalog 軟件、測試輸入電纜（10 英尺長，PVC 絕緣）、λ單端、USB 或串行通信電纜、完整的說明(m↕íng)手冊、1 年有限保修。

訂購信息：

訂單編号：64STD、128STD、192STD、256STD。指定 AC 線路電壓。歡迎定制訂單。
