高速 （1 nS） 瞬斷儀

 産品簡介：

名稱：32EHD 型高速 （1 nS） 瞬斷儀

型号：32EHD

品牌：Analysis Tech

産地：美國

應用：32EHD 型瞬斷儀旨在監控正在進行可靠性測試的電連接器。該儀器可檢測誤動作電觸點的納秒級電阻波動特征。

産品介紹：

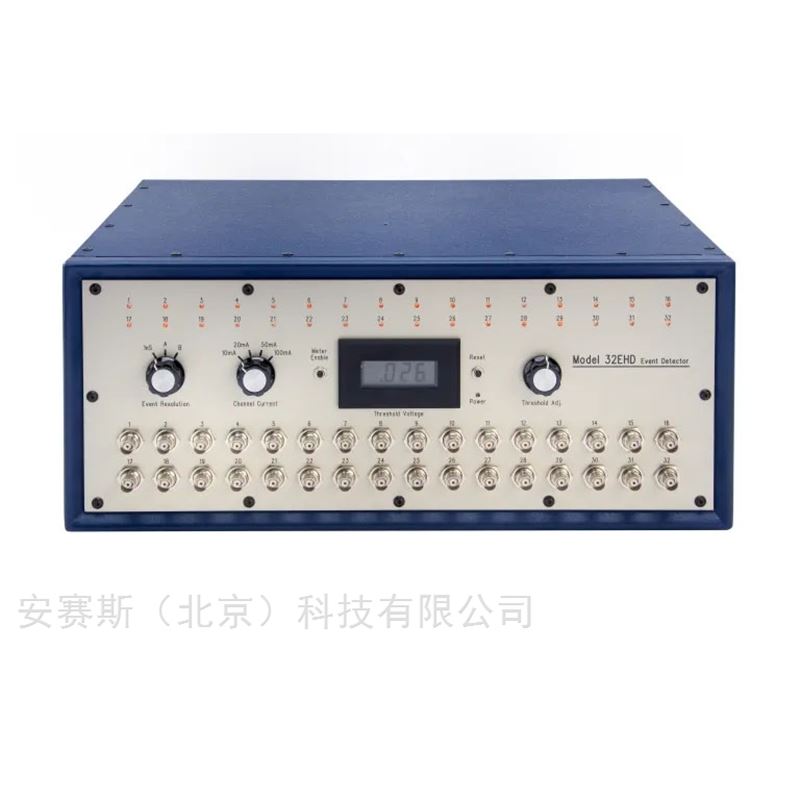

32EHD 型高速 （1 nS） 瞬斷儀

32EHD 型瞬斷儀旨在監控正在進行可靠性測試的電連接器。該儀器可檢測誤動σ作電觸點的納秒級電阻波動特征。這種 TEMPEST 級别的強化設計提供強大的環境 EMI/RFI 抗擾度和 32 個通道，具有可選的測試規格。

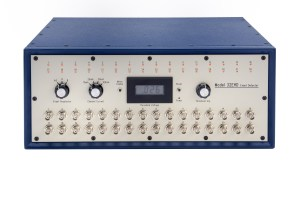

32EHD 型采用匹配的阻抗通道輸入和測試電纜，允許使用 10 英尺長的測試電纜，同時保持非常快速的事件(jiαàn)上升時間和亞納秒持續時間檢測能力。所有通道的 Sense Current 和 Minimum Event Duration 靈敏度都可以通過前面闆控制旋鈕設置進行選擇。前面闆儀表和調節旋鈕用于 Resistance Threshold 設置。前面闆上還有一個簡單的 32-LED 顯示屏，用于指示何時在每個通道上檢測到事件。

特征：

·       可選電阻阈值：.5 至 20 歐姆

·       可選擇的最小事件持續時間：1、10 和 50 納秒（其他設置可用）

·       可選感應電流：10、20、50 和 100mA

·       方便的前面闆顯示通道标志狀态

·       包括測試電纜：RG-223 同軸雙端 BNC，10 英尺長，最高 80°C（也可提供高溫 RG-400/U）

·       包括 32EHD 配線架套件

所有瞬斷儀都包含的功能：

·       WinDatalog，自動數據收集/分析軟件

·       USB 或 RS232C 串行端口，用于将數據傳輸到 PC 計算機

·       可通過連接電纜與其他瞬斷儀鏈接

·       有限保修，1 年零件和人工

32EHD 型瞬斷儀具有 TEMPEST 級環境噪聲抗擾度，即使在低電阻阈值下也能抗擾最高帶寬的環境噪聲。包括雙端 10 英尺 RG-223 同軸電纜測試電纜和 32EHD 配線架套件，用于将瞬斷儀連接到被測樣品。這些測試電纜提供 RFI 屏蔽以及非常短持續時間事件檢測所需的€匹配阻抗傳輸線特性。

32EHD 型提供三種标準的最小事件持續時間設置：1、10 和 50 納秒。可以在購買時指定替代的最小事件持續時(shí±)間設置來替換 10 和 50 ns 設置，範圍為 2 到 100 納秒。無法更改 1 納秒設置。前面闆旋鈕提供方便的 Minimum Event Duration 選擇。感應電流選擇為 10、20、50 和 100 毫安，但也可以使用其他自定義值。Analysis Tech 專注于個性化服務，歡迎對自定義應用程序的查詢和請求。≈

32-EHD 瞬斷儀選項

·       溫度執行器模塊 ....用于溫度循環、跌落測試和 Acc. Equip. Control

·       高溫測試輸入電纜 ....用于 105C 以上的測試

·       4 路連接電纜 ....用于鏈接多個瞬斷儀

電氣規格：

機械規格

系統包括：WinDatalog 軟件包、32EHD 系列測試輸入電纜（RG-223/U，10 英尺）、32EHD 配線架套件、用于 PC 的串行或 USB 電纜（10 英尺）、校準報告和說明手冊。

系統選項：溫度/執行器模塊、連接電纜、高溫測試電纜 RG-400/U、200°C、服務/校準合同

訂購信息
訂單号 32EHD，其中标準最小事件持續時間設置為 1、10 和 50 納秒。如果 120VAC 60Hz 以外的，請指定交流電源電壓。歡迎定制訂單。
