産品簡介：

名稱：STD瞬斷儀附件

型号：STD Event Detectors

品牌：Analysis Tech

産地：美國

應用： STD 系列瞬斷儀附件，包括STD Multi-Vref 調整裝置、STD 溫度模塊、STD 線束适配器等。

STD Multi-Vref 調整：

允許對 STD 瞬斷儀進行多阈值電阻調整。

STD 瞬斷儀通常為所有通道提供單個阈值電阻 （Vref） 調整。Multiple Threshold Resistance Adjustment 選項可用于 STD 瞬斷儀，允許對一個 STD 瞬斷儀內的每 64 個通道進行單獨的阈值電阻調整。

訂購信息

僅适用于 STD 瞬斷儀。可以作為現有 STD 瞬斷儀的出廠安裝升級訂購，也可以與購買新的 STD 一∞(yī)起訂購。

STD 溫度模塊：

溫度或機械循環計數

用于 STD 瞬斷儀的 STD 溫度模塊是一個帶有 RS-232C 接口的 T 型熱電偶端≠口，安裝在 STD 瞬斷儀機箱內（如上圖所示）。溫度模塊将溫度數據添加到 WinDatalog 軟件生成的事件/故障數據記錄中。當檢測到事件時(shπí)，監測的腔室或烘箱溫度将包含在測試數據中。事件和溫度數據的組合有助于實現溫度和峰值失β效應力的相關性。此外，還會記錄實際經過的熱循環計數(shù<)，以便進行準确的故障分析統計。溫度模塊的精度為 ± 1°C

      STD 溫度模塊還具有一種輸入模式，允許 WinDatalog 在循環可靠性測試期間計算“機械循環"。此類應用包括跌落測試儀或機械電路(l ù)闆彎曲器上的觸點閉合、用于可分離連接器(qì¥)測試的插拔驅動或來自附件設備的其他數字信号。此功能有助于進行事件(j​iàn)數據分析，并準确确定機械故障周期。

該模塊配有一個 T 型熱電偶插孔和一根 USB 或 RS-232C 串行通信電纜，用(yòng₹)于連接到運行 WinDatalog 軟件的主機 PC。

規格

 訂購信息

零件編号：STD 溫度模塊;也可以作為用戶安裝的現有 STD 瞬斷儀的升級訂購。溫度模塊目前是所有 STD 事件探測δ器的标準設備。

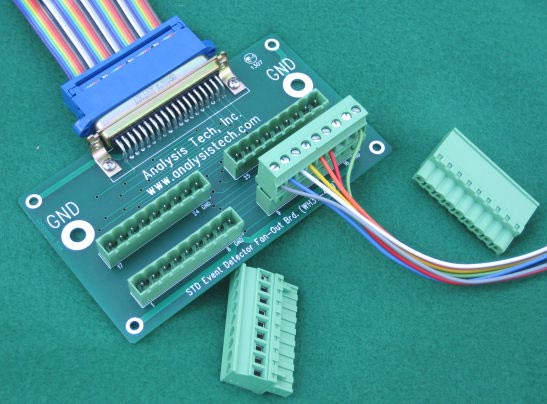

STD 線束适配器：

該連接器适配器提供螺絲端子和可分離連接器組合，用于将測試樣品連接到 STD 瞬斷儀。每組 32 個通道方便地分成 4 個可分離的連接器，每個連接器帶有 8 個通道。來自測試樣品的 8 根獨立通道線通過螺釘夾緊連接固定在可分離的(deε)連接器主體上。從本質上講，32 通道帶狀電纜分為 4 組，每組 8 個通道，每組都有自己獨立的連接器。此适配器上≤的 37D 超小型連接器與 STD 瞬斷儀前面闆上使用的連接器相同。

特征

堅固的線束，提供可靠的測試服務

連接器和螺絲端子，便于連接到測試闆

方便的測試連接的通道編号序列

可以使用可分離連接器輕松更換測試接線

每個帶有 8 個通道的連接器還包括一根可用于接地₹(dì)回路的接地線，盡管作為正常瞬斷儀設置程序的一部分，仍然需要額外的接地。此連接适配器不應位于溫度循環室δ內或連接到振動/跌落台。請聯系 Analysis Tech 工程人員了解更多詳₩情。

訂購信息：

每塊闆包括 4 個螺絲端子配接連接器和 1 個壓接帶狀電纜連接器，用于連接現有的瞬斷儀帶狀電纜。訂購零件編号： WH-37-4x9-STD

瞬斷儀鏈接電纜：

将多個瞬斷儀連接到一台 PC 計算機

連接電纜是一種附件電纜組件，允許通(tōn₽g)過單根 RS-232C 串行電纜或 USB 電纜将多個瞬斷儀鏈接在一起，以便一台運行 WinDatalog 軟件的 PC 可以執行所有鏈接單元的數據 收集。使用鏈接電纜連接時，所有鏈接的瞬斷儀将作為一個單元協同工作，盡管鏈接的單元可能(néng↓)具有不同的大小。使用連接電纜可以連接最少(shǎ"o)兩個或最多四個瞬斷儀，從而在一台 PC 上實現多達 1024 個通道的事件檢測功能。從鏈接的瞬斷儀收集數據時，WinDatalog 軟件包的所有熟悉功能都可用，包括實時查看所有通<(tōng)道狀态的能力。

Linking Cable 通常不打算與不同系列的瞬斷儀一起使用。例如，鏈接電纜可用于将多個 STD 系列瞬斷儀鏈接在一起，但 STD 系列瞬斷儀和 106 系列瞬斷儀通常不能鏈接在一起。如果此限制不能滿足您的特定需求，請聯系 Anal ysis Tech 討論可用的自定義鏈接選項。

訂購信息

提供定制配置。

高溫測試輸入電纜和定制線束：

  Analysis Tech 設計和制造定制線束和測試電纜。請聯系我們的工(gō↔ng)程人員，討論您的要求。

高溫測試輸入電纜STD 和 105 系列事件探測器提供的标準測試輸入電纜使用 PVC 絕緣，溫度限制(¶zhì)為 105°C。 對于在較高溫度下的測試，特氟龍絕緣測試輸入電纜可用于高達 200°C 的測試。 這些高溫瞬斷儀測試輸入電纜提供屏蔽和非屏蔽版本。

訂購信息

高溫鐵氟龍 STD 系列測試輸入電纜，10 英尺長，非屏蔽：訂購 #37HT100

高溫 Teflon 105 系列測試輸入電纜，10 英尺長，屏蔽：訂購 #37HTDG100

注意：通常，高溫電纜為單端電纜（僅一端的連接✔器）。還提供雙端配置。請聯系 Analysis Tech 工程人(r♦én)員了解更多詳情。

定制線束

預制線束可以提供方便的 Event Detector 連接。我們的工程團隊可(kě₩)以設計和制造定制測試輸入線束，該線束将提供任何所需的引腳配置以及任何所需的電纜和連接器系統。保£證結果通過電氣和機械堅固的測試硬件滿足您的要求。STD 瞬斷儀的非定制線束是 STD 4x9 連接器适配器。

特征

堅固的線束，提供可靠的測試服務和出色的接地網絡

精确的電纜定制，便于連接到測試闆

方便的測試連接的通道編号序列

定制“加擾"電纜

定制電纜長度
