實驗室型水浸式超聲C掃描系統

注：網站報價僅供參考，型号和配置不同，價格有差異。具π體配置和報價，請咨詢安賽斯（Analysis）工作人員。更多産品信息，請(qλǐng)登錄安賽斯（中國）有限公司網站。

關鍵詞：水浸超聲C掃描系統，超聲檢測，水浸超聲，無損檢測，複合材料檢測

關鍵詞：水浸超聲C掃描系統，超聲檢測，水浸超聲，無損檢測，複合材料檢測

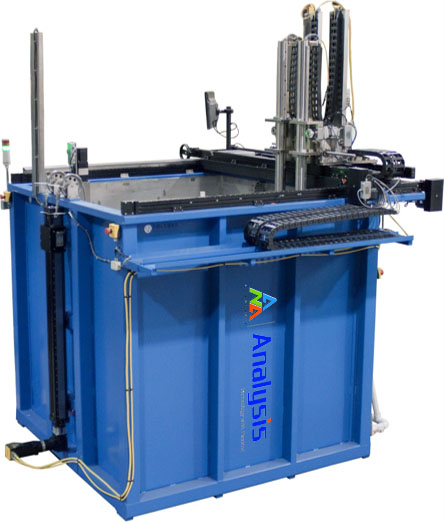

實驗室型水浸式超聲C掃描系統

産品簡介：

名稱：實驗室型水浸式超聲C掃描系統

型号：UPK-T24，UPK-T36，UPK-T48，UPK-T60，UPK-T72等。

産地：美國

應用：主要用于高分子材料、飛機用(yò∞ng)纖維複合材料、構件等的內部分層、脫粘、夾雜、空洞、<孔洞等缺陷的無損檢測和評價。可用于實驗室研究，又可用于生産過程的質量檢驗>及零部件探傷。

産品介紹：

水浸超聲C掃描系統的檢測原理是：将超聲探頭和試件全部或部分浸于水中，以水作為(wè→i)耦合劑，超聲波通過水進入試件進行檢測的技術。安賽斯水浸超聲C掃描系統，是(sh≤ì)新一代數字化、模塊化、PCIE總線結構的超聲探傷及A/B/C掃描成像系統。具有高速δ、高精度、高清晰圖像分辨率及大頻寬等特性。 主要用于高(gāo±)分子材料、飛機用纖維複合材料、構件等的內部分層、脫粘、夾雜、空(kōngδ)洞、孔洞等缺陷的無損檢測和評價。可用于實驗室研究，又可用于生♦産過程的質量檢驗及零部件探傷。

産品特點：

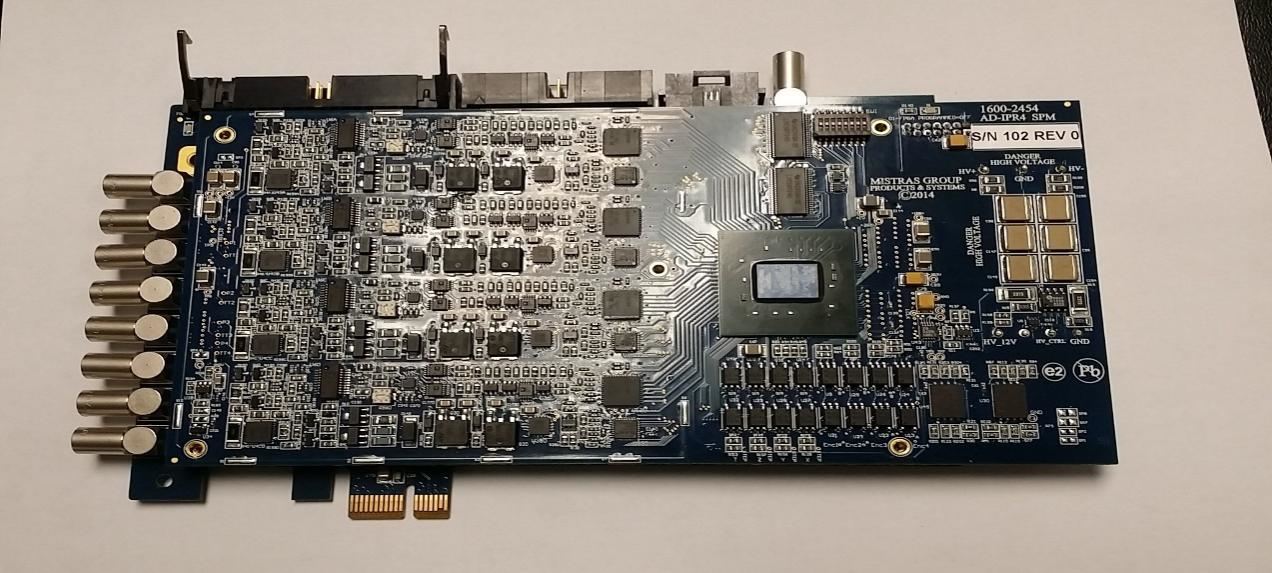

l      核心闆卡采用PCIE總線結構的超聲信号激發與AD模數轉換卡一體卡，具有∏高精度、高性能，可達32MHz帶寬，14位精度，250M采樣率。

l         具有位置編碼器的多軸（4-8軸）運動控制及功率放大(dà→)器。

l         由高性能數控電機驅動的多軸、多自​(zì)由度、高速（可達500mm/s）、高精度（可達0.05mm位置精度）水槽或桁架式掃查系統。

l         δ; 便攜式或工業計算機系統及功能齊全的集多維輪廓與曲面跟蹤掃查、探傷、分析、成像 及評估于一體的窗式軟件。

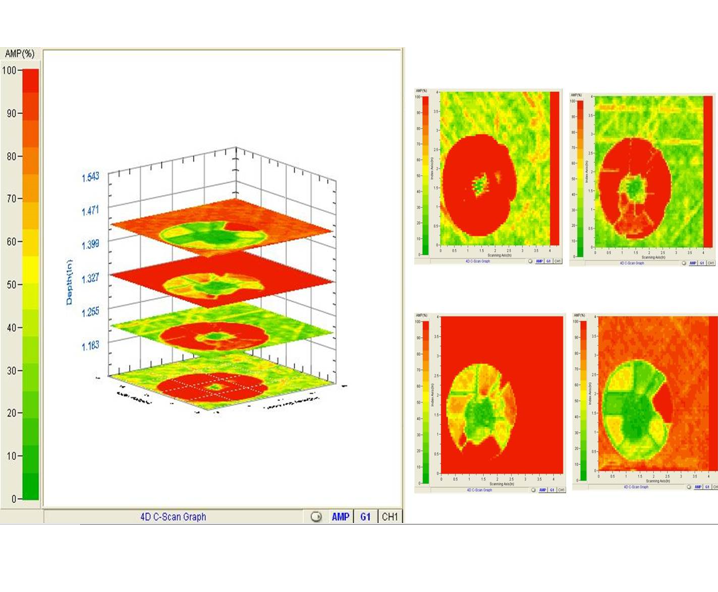

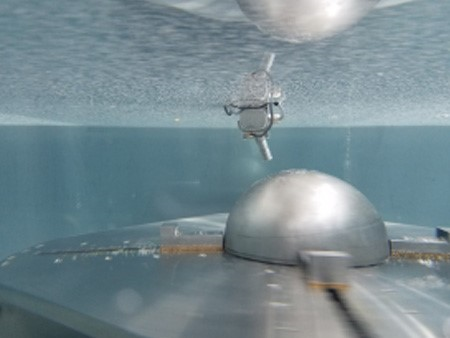

球體曲面跟蹤水浸超聲檢測

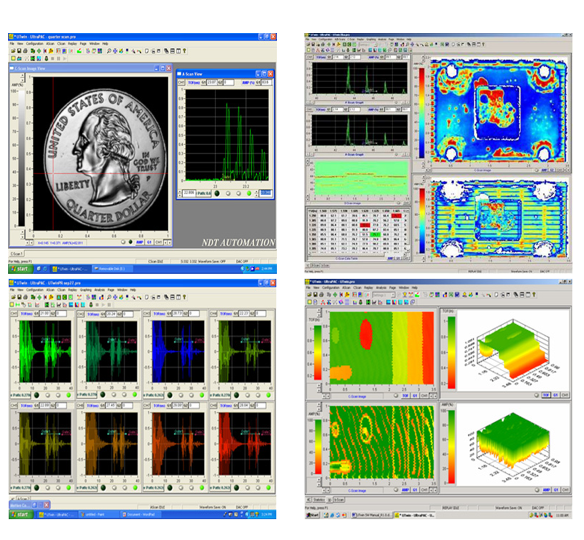

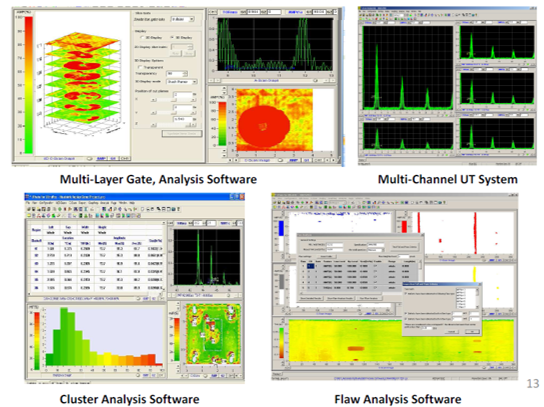

UTwin多窗口一體化掃查軟件

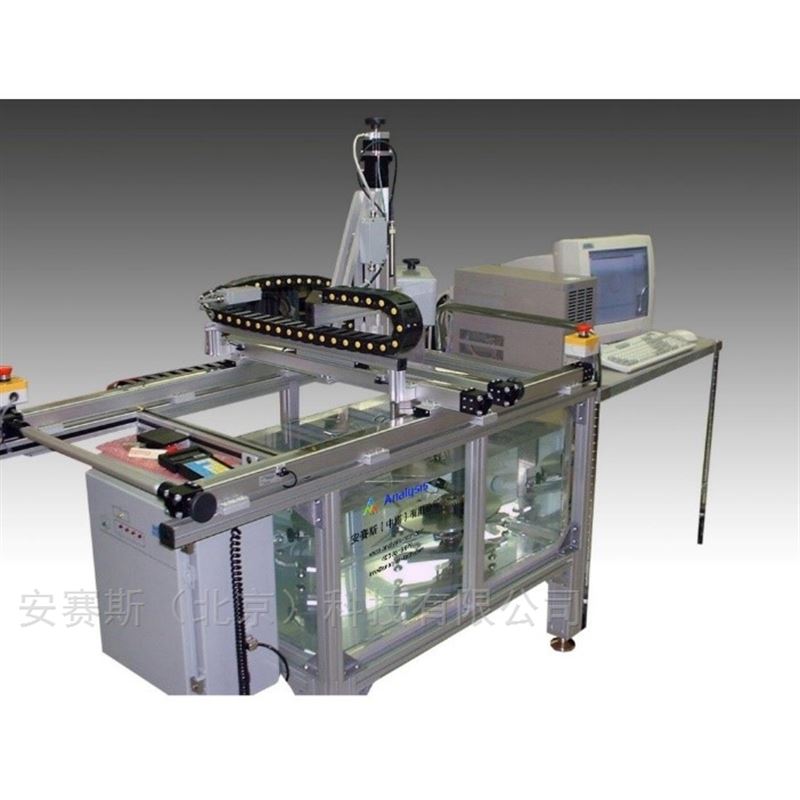

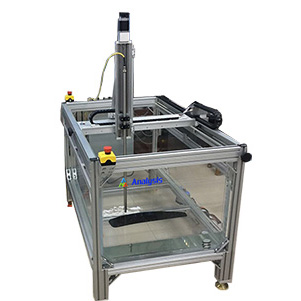

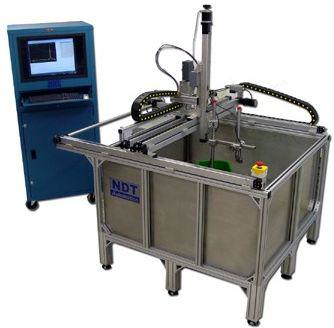

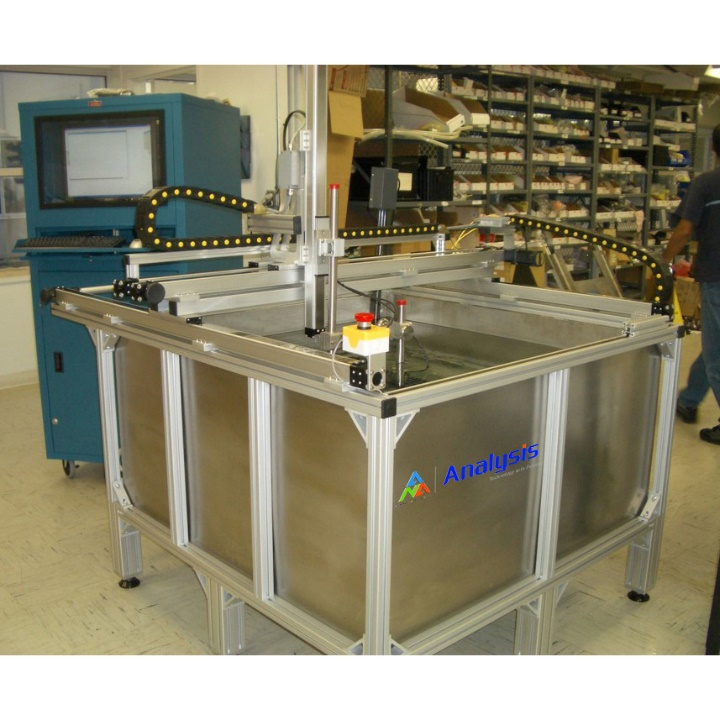

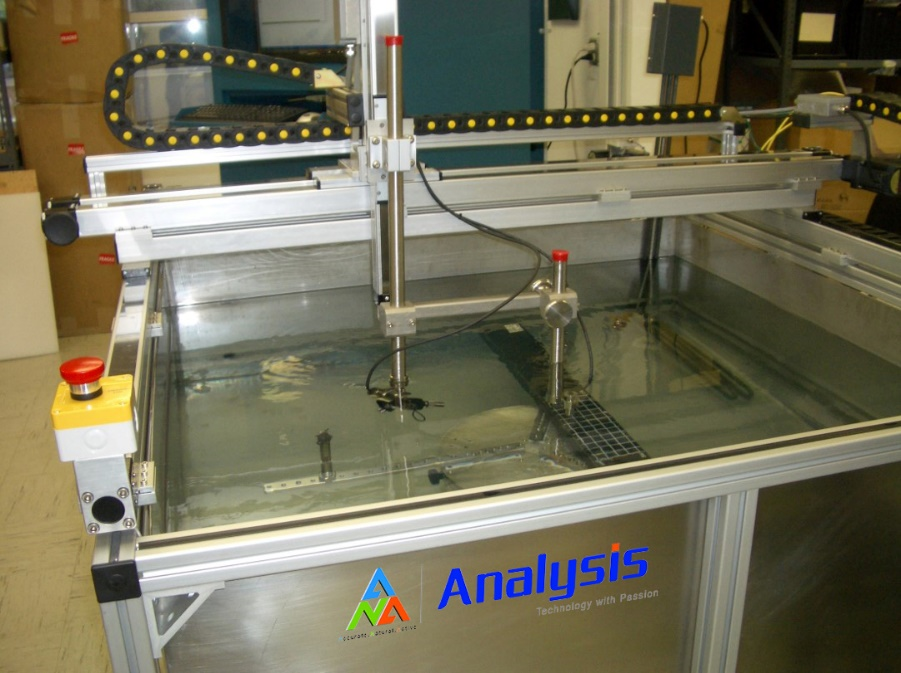

 實驗室型水浸C-掃描檢測系統案例

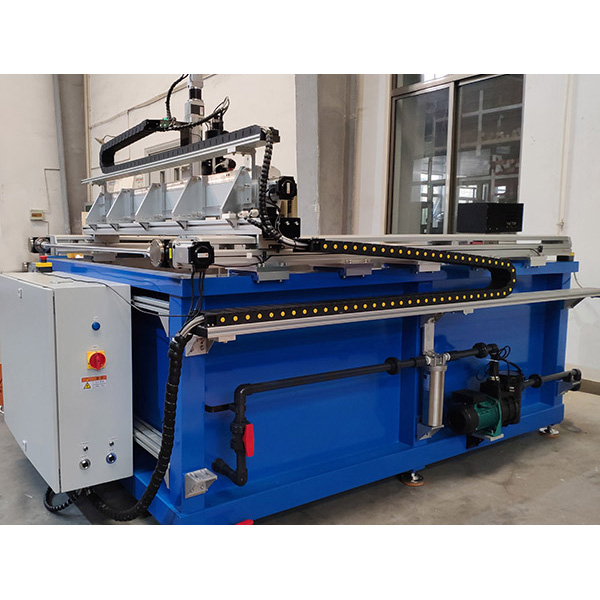

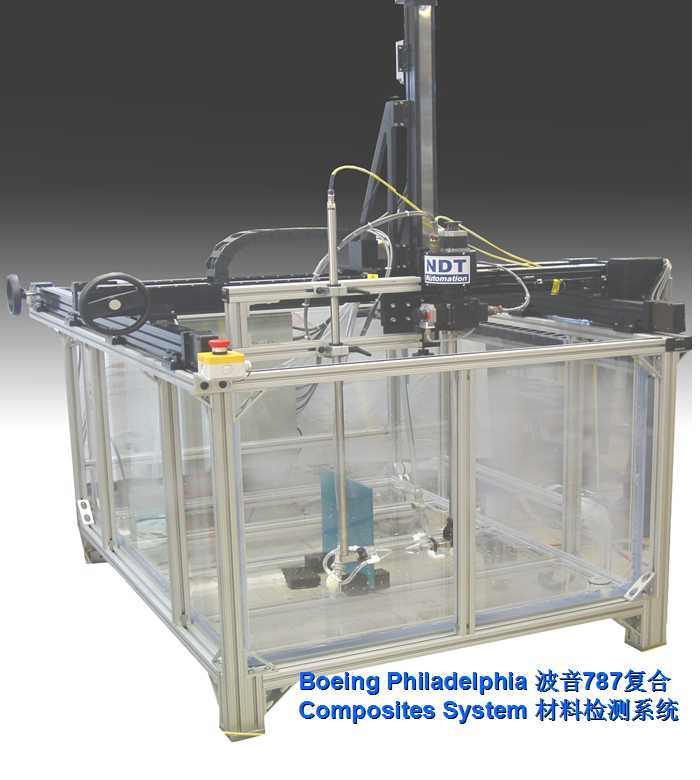

複合材料水浸超聲系統for Boeing787案例

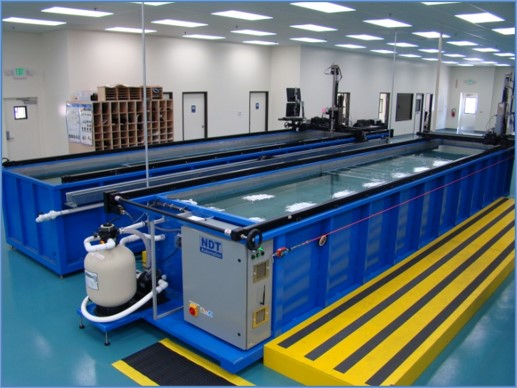

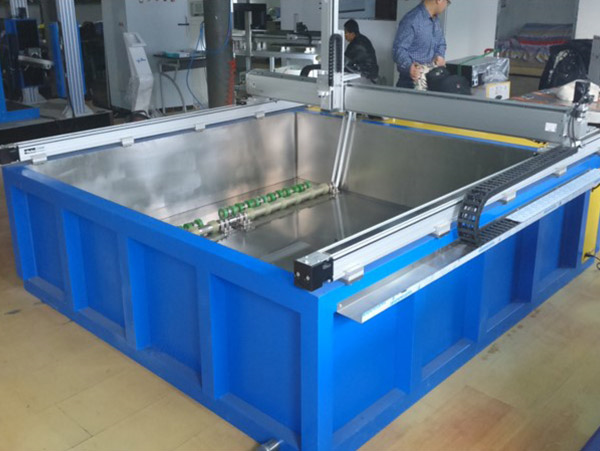

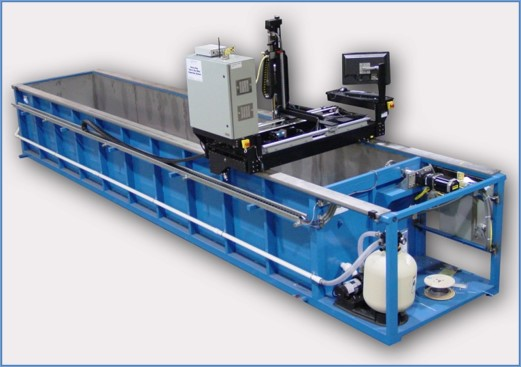

重任務型工業水浸超聲C掃描系統案例

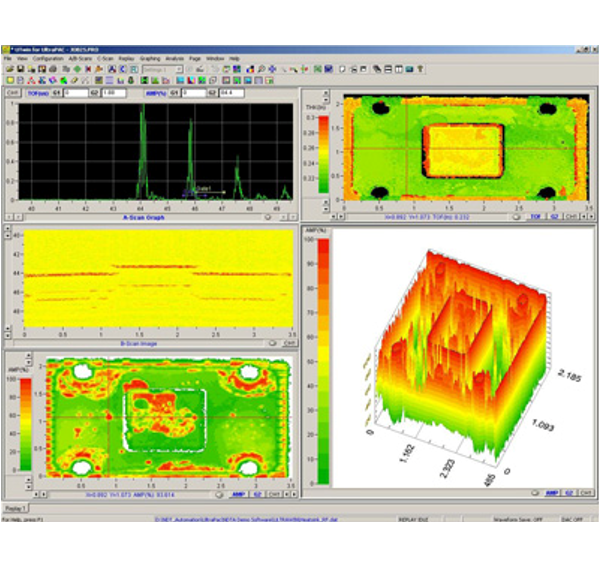

UTwin超聲掃查軟件介紹

咨詢或索取詳細産品資料，請聯系ANALYSIS（安賽斯）工作人員400 8816 976。
