熱膨脹系數測試儀

熱膨脹系數測試儀

産品簡介：

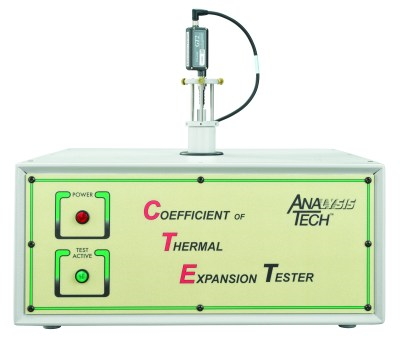

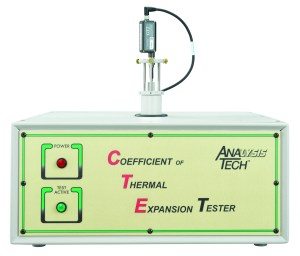

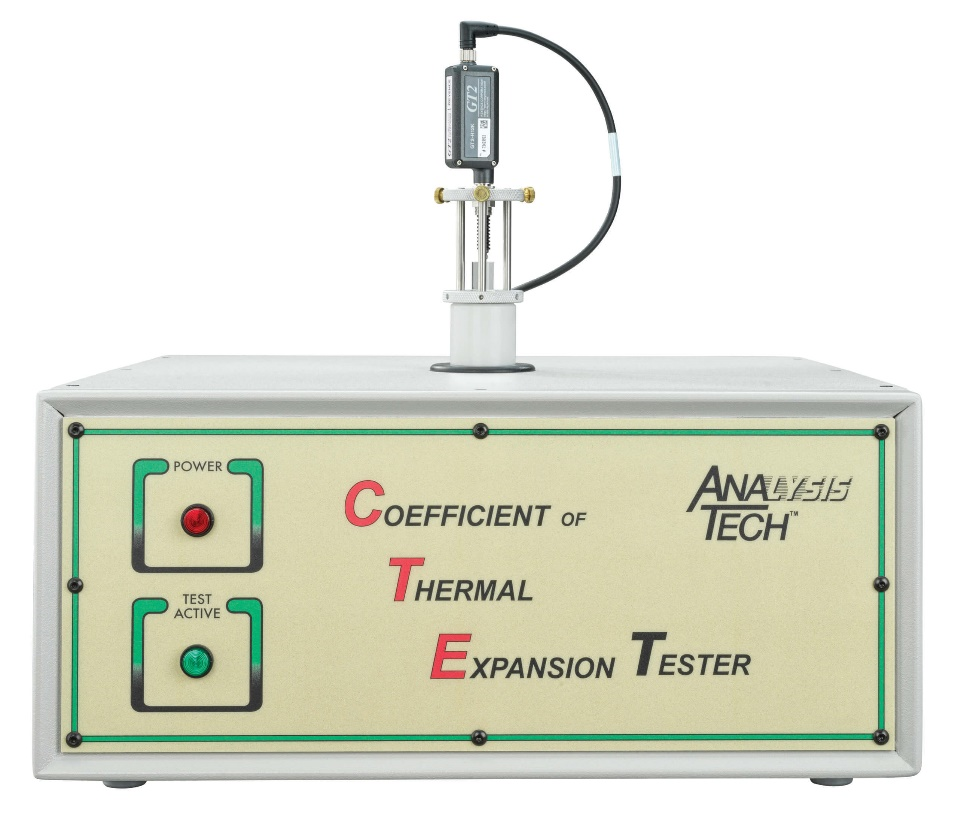

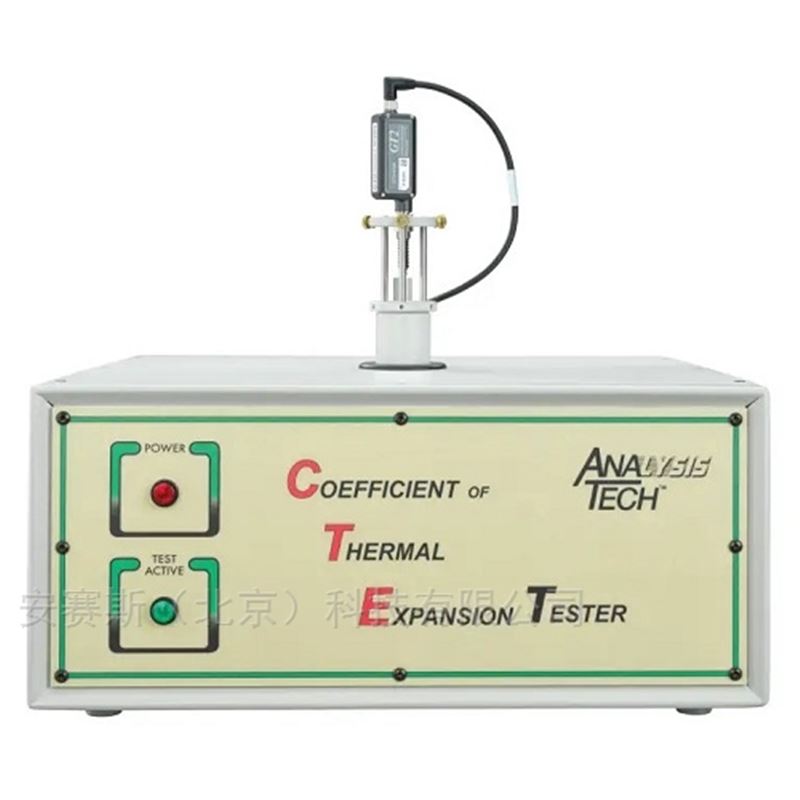

名稱：熱膨脹系數測試儀

型号：CTE-360

品牌：AnalysisTech

産地：美國

應用：對各種材料進行熱膨脹系數 （CTE） 測量的儀器。非常适合開發實驗室和生産/質量控制環境。CTE 測試儀對各種材料（包括電子封裝應用中的類型）進行熱(↕rè)膨脹系數 （CTE） 測量。使用的測試方法是 ASTM D696 和 ASTM E228。

産品介紹：

CTE-360 可在 -20°C 至 100°C 或 CTE-360LT 的 -30°C 至 100°C 溫度範圍內測量各種材料的熱膨脹系數。雖然主要用于研究電(d→iàn)子封裝應用中使用的材料，但它幾乎可以用于此溫度範圍內的任何固體、凝膠、糊狀或粘性液體σ。

用于測量線性和體積熱膨脹系數的儀器也稱為“膨脹計"。Analysis Tech CTE-360 測試儀使用專門針對電子封裝材料實施的 ASTM D696 和 ASTM E228。軟件包 WinCTE 包含在測試儀中，為測試控制、數據收集/分析和演示功能提供了一個簡單的用戶界面。CTE 精度公差通常在 ±2% 到 ±8% 之間，盡管所有數據都自動附加了單獨計算β(suàn)的公差。CTE-360 測試儀是一種經濟、獨立、固态、獨立的裝置，不需要外←部冷卻器或制冷設備。

固體材料測試樣品通過直接插入圓柱形測試室進行測試。它們可以是圓柱形或多邊形，最大橫截面尺寸為 0.5 英寸（12.5 毫米），以适合測試室。标稱推薦樣品長度為 2 英寸（50 毫米），但此長度并不重要，可以使用較短的樣品。

其他材料類型可能需要特定的樣品架：使用薄樣品架測試固體片狀材料，該樣品架測量 XY（平面內）方向的熱膨脹。粘性液體材料（包括相變材料）在液體樣品架中進行測試，該樣品架包括一α(yī)次性/可重複使用的密封管。

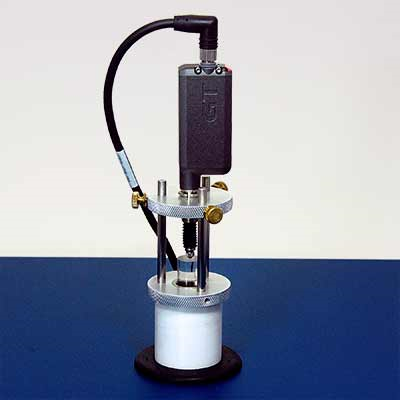

CTE-360 測試瓶組件和傳感器

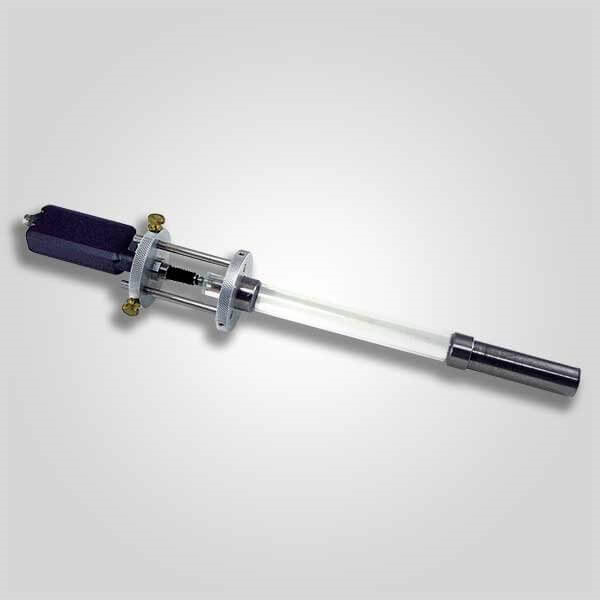

CTE-360 測試瓶頂部顯示精密位移傳感器

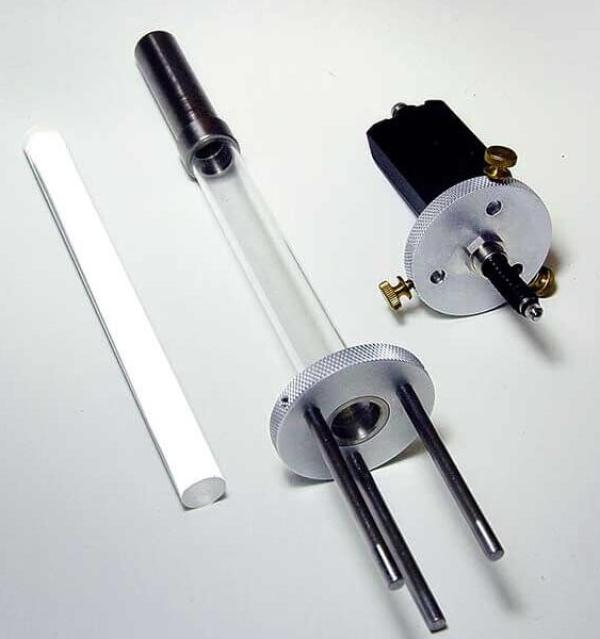

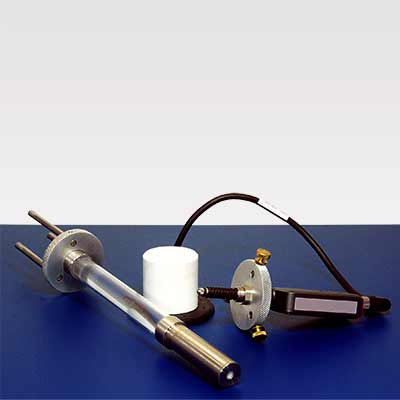

CTE-360 測試瓶組件，顯示樣品架和石英棒

CTE-360 用于薄樣品的樣品瓶适配器

Analysis Tech CTE-360 測試儀不需要任何外部冷卻劑或溫度強制設備。随附的控制軟件(‍jiàn) WinCTE 可在任何帶有 USB 接口和 Windows 7 或更高版本作系統的 PC 或筆記本電腦上運行。

數據記錄在文本文件、Excel 格式文件和各種圖形數據圖中。

CTE-360 示例測試數據：

 [CTE 測試摘要 #1]

樣品 ID = 黃色矽膠
樣品長度= 2.015 英寸
原始數據文件= 177-15-23-x1_CTE.dat
CTE： 1=25°C 至 95°C： 184.9 x 10-6/ °C +/- 3.2%
CTE： 2=25°C 至 60°C： 184.0 x 10-6/ °C +/- 3.5%
CTE： 3=60°C 至 95°C： 185.8 x 10-6/ °C +/- 3.5%
日期/時間= 03-21-2016/19：41：17 S/N：1160220 WinCTE V1.0.0

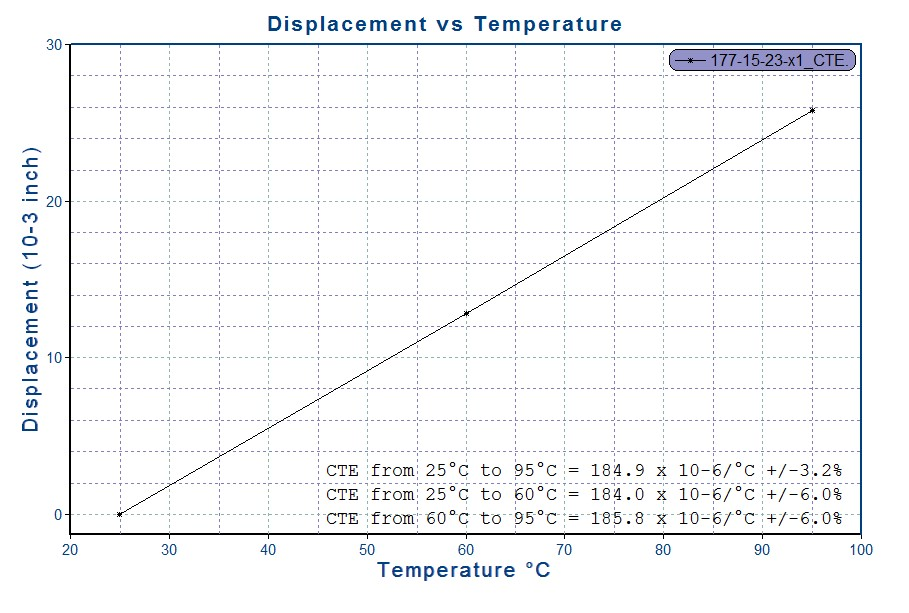

CTE-360 樣品置換與溫度的關系圖

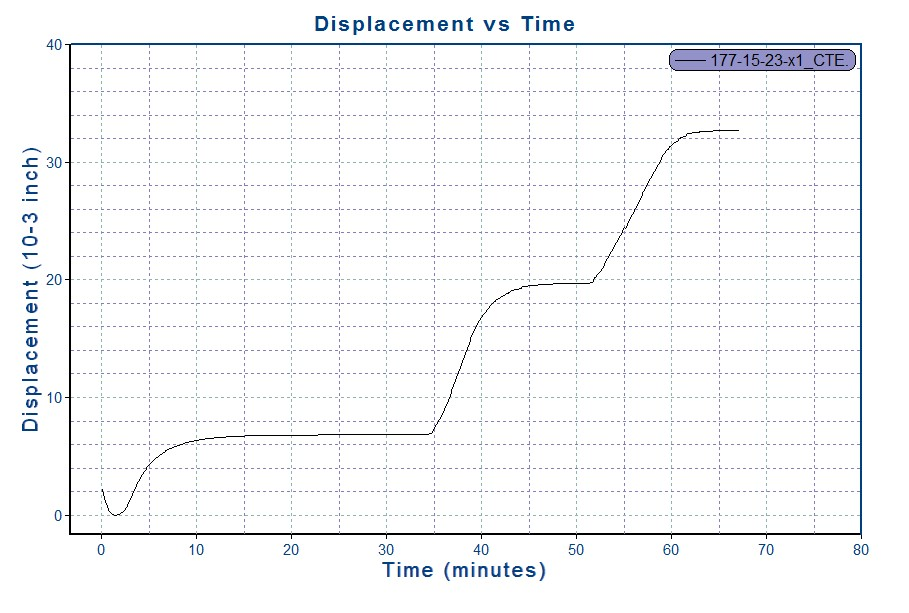

CTE-360 樣品置換與時間的關系

 CTE-360 規格：

熱膨脹系數 （CTE） 測試儀特點：

Analysis Tech CTE-360 可在 -20C 至 +100C 的溫度範圍內測量材料的熱膨脹系數，非常适合用于電子封裝的材料。這些測 試儀符合測試方法 ASTM D696 和 ASTM E228，可用于片材（面內膨脹）以及液體和凝膠。

所有測試參數和測量程序均使用 WinCTE 圖形用戶界面軟件進行軟件控制。在測試過程中，樣品溫度和(>hé)所有其他相關參數都會自動控制♣，以實現作員所需的測試條件，并在測試持續時間和數據準确性之間取得最佳平衡。在測試過程中，測試樣本長度以電∏子方式測量，通常稱為“原位"長度測量。數據以文本文件、Excel 數據文件的形式簡單明了地呈現，并以圖形方式呈現→溫度數據與膨脹的關系圖。

WinCTE 軟件包提供完整的幫助文件和屏幕說明，使新用戶無需特殊培訓即可(k→ě)快速成為經驗豐富的用戶。WinCTE 軟件持續監控測試儀運行的各個方面，并在适當時提供詳細的提示和指導。

可選的校準設備和參考樣品包有助于使用 WinCTE 軟件的功能對 CTE 測試儀進行定期現場儀器校準。參考樣品組包括記錄的測試樣品，以便于 CTE 測試儀作的準确性驗證和長期一緻性數據。（注意：∏測試不需要參考樣品，因為 ASTM D696 方法是絕對測量，而不是相對于任何已知的參考樣品。

CTE 測試儀需要一台運行 Windows 7 或 Windows 10、32/64 位專業版的 PC 計算機。測試控制和數據收集由 WinCTE 軟件使用與 CTE 測試儀的 USB 端口連接執行。除非另有說明，否則交流電源通(✔tōng)常為 120VAC，60 Hz。

CTE 測試儀功能：

·       在 WinCTE 軟件下全自動作，包括

·       包括所有熱數據的精度估計

·       自動樣品溫度控制和溫度批量測試由作員選擇

·       用戶可選擇的測試單元：

o       英語：瓦特、英寸

o       公制：瓦特、厘米

·       連續故障安全錯誤檢測：

o       位移傳感器超出範圍

o       過溫

·       方便的 USB 接口到 PC 電腦

·       堅固的重型結構

·       內部校準程序

CTE 測試儀附件和選項：

·       CTE 交鑰匙配件包：

o       校準設備和參考測試樣品包

o       可選的 Analysis Tech PC 計算機

訂購信息：

産品編号： CTE-360

如果 AC 線路電壓不是 120 VAC，請指定 AC 線路電壓。
