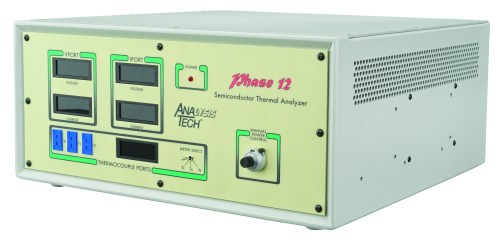

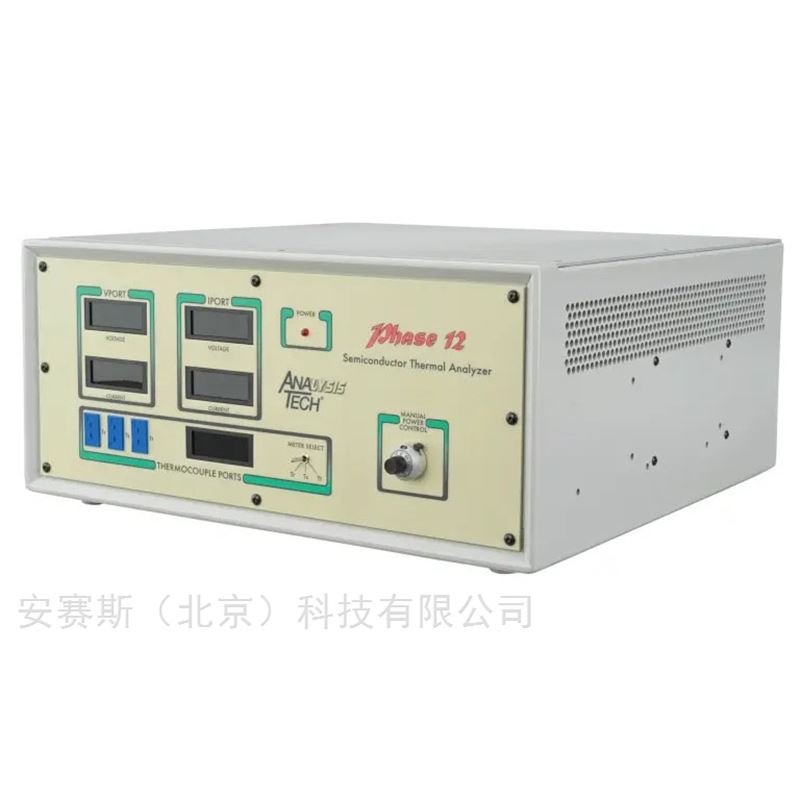

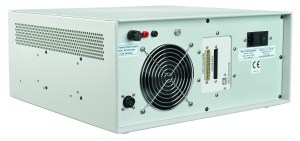

Phase12熱分析儀
産品簡介:
名稱:Phase12熱分析儀
型号:Phase 12
品牌:AnalysisTech
産地:美國
應用:Analysis Tech Phase 12 熱分析儀是一款全面的半導體熱測試儀,可提供廣泛的穩态和瞬态熱測量,适用(yòng")于生産和開發環境,具有強大的功能,廣泛應用于二極管、LED、雙極、MOSFET、IGBT、功能 IC、三聚管、測試芯片等器件。
Phase 12 功能:
Analysis Tech Phase 12 熱分析儀是一款全面的半導體熱測試儀,可提供廣泛的穩态和瞬态熱∑(rè)測量,适用于生産和開發環境,具有強大的功能,例如:
所有測試模式:
· 測試所有器件:二極管、LED、雙極、MOSFET、IGBT、功能 IC、三聚管、測試芯片
· 适用于 MOSFET、IGBT、雙極的全 3 端子和 2 端子測試模式
· 自動高速收集、縮減和分析瞬态和穩态數據
· 直接從測得的結溫加熱/冷卻生成的瞬态 RC 模型
· 與所有 750E Mil Stds 和 JEDEC 51 系列方法兼容
· 使用 JEDEC 51-14 瞬态方法進行 Rjc 測量
· 所有測試模式下所有測試參數的瞬态數據圖
· 簡單、自動化的儀器校準程序
· 多種文本和圖形文件格式,方便導出
· 持續智能監控錯誤和數據有效性
· 開爾文(4 線)連接,可消除測試電纜電阻影響
· 通過電流、瓦數和 ΔTj 選擇自動功率控制
· 提供标準和定制測試夾具
穩态熱阻模式:
· ICs和多芯片設備的多結溫度感應能力
· 用戶可選擇的熱平衡标準
· 用于确定功率水平和氣流效應的批處理模式
· 控制用于綜合測試的輔助實驗室設備
· 能夠自動切換被測設備
芯片貼裝或功率脈沖模式:
· 高速熱評估,測試持續時間小于 1 秒
· 基于芯片貼裝質量的合格/不合格或箱分揀
· 所有參數的數據圖,包括芯片貼裝直方圖
· 使用穿插芯片粘接測試進行長壽命測試
· 機械化設備分選機接口
· 批量模式芯片貼裝生産測試多芯片模塊
加熱特性/瞬态熱阻模式:
· 加熱和冷卻曲線時間分辨率:1 微秒
· 加熱和冷卻曲線跨度:1 微秒 - 1000 秒
· 使用 JEDEC 51-14 雙瞬态方法進行 Rjc 測量
· 利用結構函數分析、累積和微分
· 在 Cauer 和 Foster 拓撲中生成高階 RC 模型和優化的緊湊動态 RC 模型
浪湧批量測試模式:
· 可選浪湧脈沖持續時間:5 至 20 毫秒
· 可選浪湧脈沖幅度:最大 1000 安培。
· 可選浪湧數:1 至 100
· 可選浪湧間隔:0 至 1000 秒
· 浪湧之間的可選穩态電流:最大 0 至 1000 安培。
Phase 11 和 Phase 12 熱分析儀的比較:
· 1 兆赫茲采樣率與 333 千赫茲
· 與所有現有的 Analysis Tech 夾具兼容。
· 增強的 WinTherm 軟件可縮短測試時間
· 改進的信噪比
· 自行安裝 WinTherm CD
Phase 12 和 12B 電氣規格:
所有标準熱分析儀均提供 2、10 或 20 安培的最大加熱電流容量,通過在型号後放置“-2"、“-10"或“-20"來表示。Phase12B 是标準 Phase12 熱分析儀的大電流版本,僅提供 100 安培的最大加熱電流容量。以下規格标明了 2、10、20 和 100 安培單位之間存在差異的地方;否則,規範适用于所有版本。交流電源要求假定為 120 VAC,50/60Hz,除非在訂購時另有說明。對于更高功率的(d•e)測試,Power Booster 可以将電流容量擴展到 1000A,并将加熱功率輸出擴展到 4500W。
|
|
加熱電流,高範圍精度:±0.2% 讀數加,
2A 系統:±0.2mA;10A 系統:±1mA;20A 系統:±2mA;100A 系統(Phase12B ):±10 mA
加熱電流,低量程精度:±0.2% 讀數加,
2A 系統:±0.02 mA;10A 系統:±0.1mA;20A 系統:±0.2mA;100A 系統(Phase 12B):±10 mA
加熱電壓測量精度:
Phase12:讀數的 ±0.2% ±滿量程的 0.025%(通常為 50V)
Phase12B:讀數的 ±0.2% ±5mV(20V 滿量程)
熱電偶測量精度(T 型标準):±0.15°C(典型值)±0.3°C(最大值)
結溫測量準确度和精密度:Tj 數字分辨率:±0.007°C(典型值) Tj 顯示精度:±0.1°C
Tj 絕對精度:±0.2 至 ±0.5°C(典型值)(參見精度分析))
結溫測量延遲:最小1 微秒 交流電源:120VAC、3A、50/60Hz(除非另有說明,否則為标準)
最大加熱電源電壓:50 伏(其他電壓可用),20V with Phase 12B
最大加熱電源電流:2A、10A、20A 或 100A(Phase 12B),無功率放大器
Tj 感應電流選擇:1mA、5mA、10mA、20mA、50mA 和可調 0.1 - 50mA
數據采集采樣率:1 MHz
Phase 12/12B 機箱尺寸:17 英寸 x 17 英寸 x 7.5 英寸高,25 磅
所需的 PC 硬件:
操作系統:Windows 7 或 Windows 10 專業版,32/64 位,英文版(包括)
處理器:3 GHz,單核 CPU 或更高,2 GB RAM 內存
圖形:任何安裝了Windows 驅動程序的主顯卡
其他: 500 GB 硬盤,至少 4 個 USB 端口
