熱分析儀

 産品簡介：

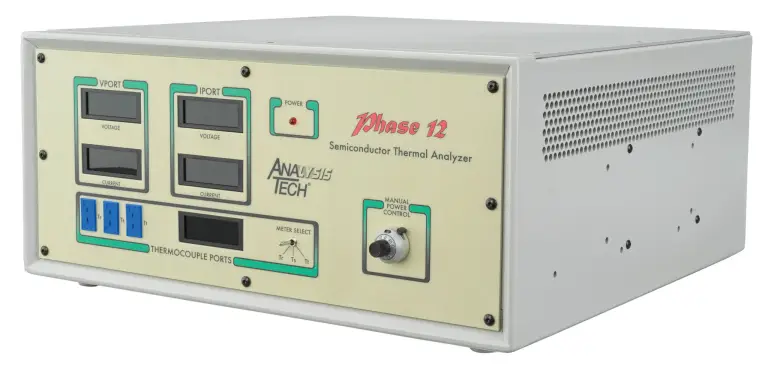

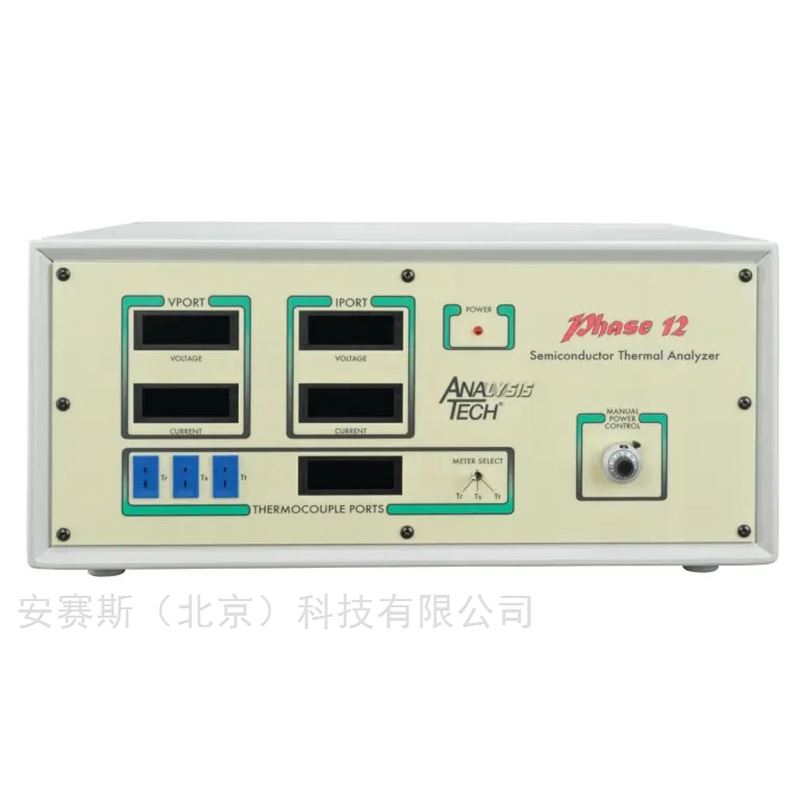

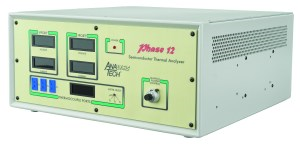

名稱：Phase12B熱分析儀

型号：Phase 12B

品牌：AnalysisTech

産地：美國

應用：Phase 12B 是 Phase 12 熱分析儀系列的子集。标準 Phase 12 熱分析儀和 Phase 12B 之間的主要區别在于 Phase 12B 有一個內部 100A 功率升壓器。

産品介紹：

Phase 12B 是 Phase 12 熱分析儀系列的子集。标準 Phase 12 熱分析儀和 Phase 12B 之間的主要區别在于 Phase 12B 有一個內部 100A 功率升壓器。Phase 12B 上的大電流端口存在于單個 100A 範圍內，最大電壓為 20V。階段 12B 規範的其餘部分與階段 12 的規範相同，可在此處找到。

Phase 12B 旨在與 Keysight GPIB 受控電源配對使用，後者包含在 Phase 12B 折扣附件包中。

Keysight GPIB 受控電源的可用交流輸入選項包括：

·       230VAC，單相（190 - 240VAC，50/60HZ）

·       208VAC，三相（190 - 240VAC，50/60HZ）

·       400VAC，三相（380 - 415VAC，50/60HZ）

Phase 12 和 12B 電氣規格：

所有标準熱分析儀均提供 2、10 或 20 安培的最大加熱電流容量，通過在型号後放置“-2"、“-10"或“-20"來表示。Phase12B 是标準 Phase12 熱分析儀的大電流版本，僅提供 100 安培的最大加熱電流容量。以下規格标明了 2、10、20 和 100 安培單位之間存在差異的地方;否則，規範适用于所有版本。交流電源要求假定為 120 VAC，50/60Hz，除非在訂購時另有說明。對于更高功率的測試，Power Booster 可以将電流容量擴展到 1000A，并将加熱功率輸出擴展到 4500W。

加熱電流，高範圍精度：±0.2% 讀數加，

2A 系統：±0.2mA;10A 系統：±1mA;20A 系統：±2mA;100A 系統（Phase12B ）：±10 mA

加熱電流，低量程精度：±0.2% 讀數加，

2A 系統：±0.02 mA;10A 系統：±0.1mA;20A 系統：±0.2mA;100A 系統（Phase 12B）：±10 mA

 加熱電壓測量精度：

Phase12：讀數的 ±0.2% ±滿量程的 0.025%（通常為 50V）

Phase12B：讀數的 ±0.2% ±5mV（20V 滿量程）

熱電偶測量精度（T 型标準）：±0.15°C（典型值）±0.3°C（最大值）

結溫測量準确度和精密度：Tj 數字分辨率：±0.007°C（典型值） Tj 顯示精度：±0.1°C

Tj 絕對精度：±0.2 至 ±0.5°C（典型值）（參見精度分析）)

結溫測量延遲：最小1 微秒 交流電源：120VAC、3A、50/60Hz（除非另有說明，否則為标準）

最大加熱電源電壓：50 伏（其他電壓可用），20V with Phase 12B

最大加熱電源電流：2A、10A、20A 或 100A（Phase 12B），無功率放大器

Tj 感應電流選擇：1mA、5mA、10mA、20mA、50mA 和可調 0.1 - 50mA

數據采集采樣率：1 MHz

 Phase 12/12B 機箱尺寸：17 英寸 x 17 英寸 x 7.5 英寸高，25 磅

所需的 PC 硬件：
作系統：Windows 7 或 Windows 10 專業版，32/64 位，英文版（包括）
處理器：3 GHz，單核 CPU 或更高，2 GB RAM 內存
圖形：任何安裝了
Windows 驅動程序的主顯卡 其他：500 GB 硬盤，至少 4 個 USB 端口
