産品簡介：

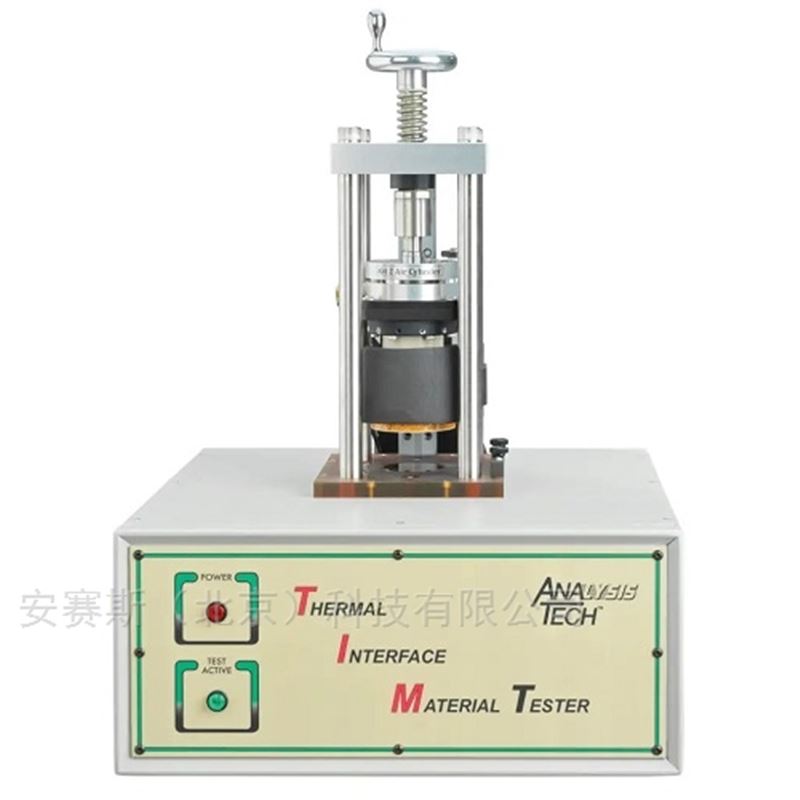

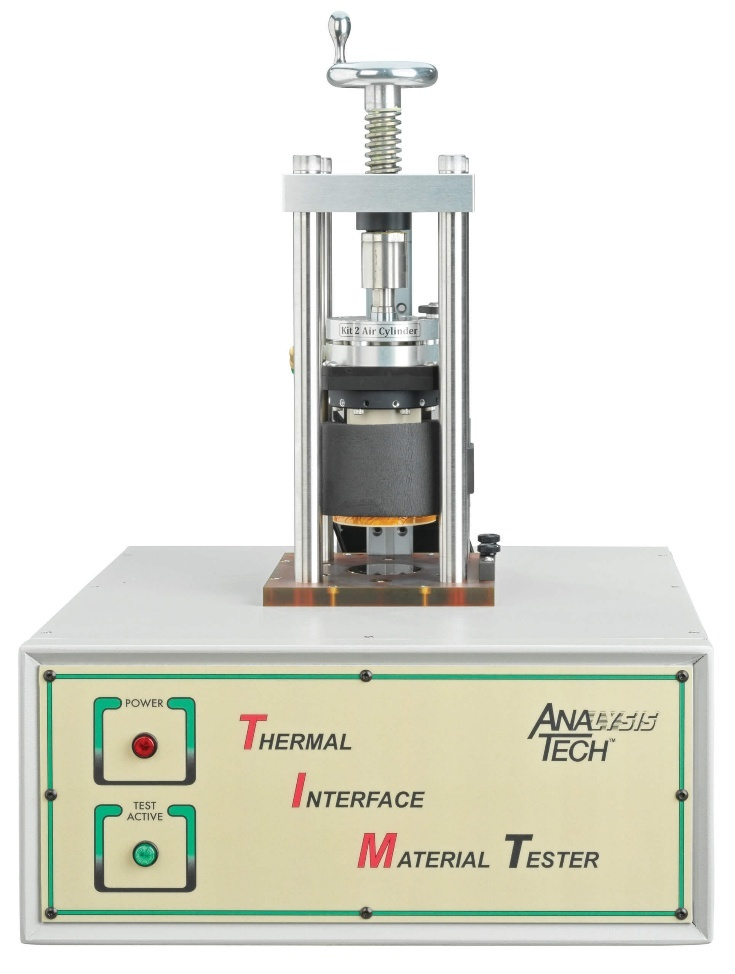

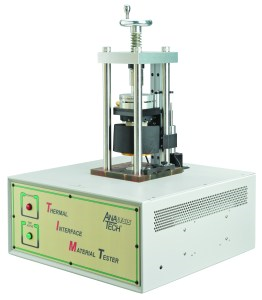

名稱：材料熱導率測試儀

型号：TIM1300/1400

品牌：AnalysisTech

産地：美國

應用：對各種材料進行批量熱導率測量的儀器。非常适合開發實驗室和生&産/質量控制環境。TIM 測試儀可對各種材料進行整體熱導率測量，包括電子封裝應用的材料♥類型。使用的測試方法是 ASTM D5470。

産品介紹：

Analysis Tech TIM 測試儀是實施 ASTM D5470 的自動化測試系統，用于測量薄導熱材料的熱阻和電導率。最₽常使用 TIM 測試儀測試的材料是電子封裝中常用的材料類型，以及各種柔性或剛性固體，以及半液體或粘性材料。通常，這些 TIM 測試儀可以容納接觸壓力為5至380psi（50-2600 kpa）的高到中等導熱率樣品，樣品測試溫度範圍為20°C至130°C。相變材料也可以使用該設備進行測試。

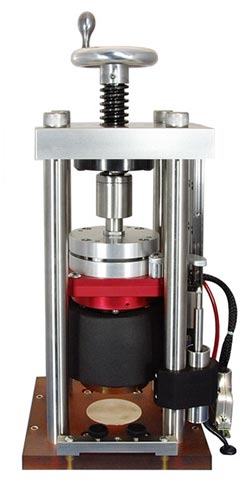

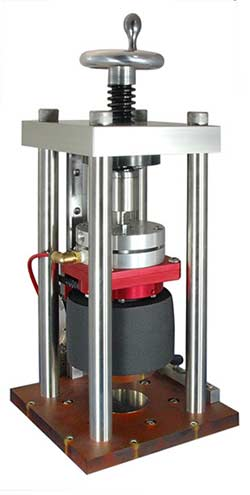

樣品/被測樣品夾在一對平行的導電表面之間，一個加熱 - 一個冷卻，從而在樣品中施加測量的熱流。準确測量樣品上(shà≤ng)的溫差和感應熱流為熱導率測量提供了基礎。平均樣品溫度和夾緊接觸壓力根據用戶選擇的♠(de)值自動控制。使用壓力批處理模式測試很容易确定接觸壓力對熱性能的β影響。

Analysis Tech 還提供材料熱導率測量測試服務。

熱導率測試儀的功能：

Analysis Tech 熱界面材料測試儀可測量中高電導率材料中的材料熱阻和電導率，非常适合測$量電子封裝中使用的熱界面材料。這些測試儀符合測試方法 ASTM D5470，但也利用熱結構函數分析來提高測量的速度和∏準确性，産生 10 到 15 分鐘的典型測試持續時間。

所有測試參數和測量程序都使用 WinTIM 圖形用戶界面進行軟件控制。接觸壓力和樣品溫度根據作員的測試選擇自動控制∑。在測試過程中，所有相關參數都會被自動控制(zh‌ì)，以實現所需的測試條件，并在測試持續時間和數據準确性之間取得≈最佳平衡。數據以文本文件、Excel 數據文件的形式簡單明了地呈現，并以圖形方式呈現熱數據與樣品厚度♠或壓力的關系圖。繪圖還可以準确确定表面接觸熱阻和熱導率。

測試過程中對試樣厚度進行電子測量，俗稱“原位厚度測量"。測試可以進行指定壓力模式（适用于II型和III型材料）或指定厚度模式（适用于I型和II型材料）。相變材料也可以使用測試前的“烘烤"功能進行測試。

WinTIM 軟件包提供完整的幫助文件和屏幕說明，使新用戶無需特殊培訓即可快速成為(wèiλ)經驗豐富的用戶。WinTIM 軟件持續監控測試儀運行的各個方面，并在适當時提供詳細的提示和指導。

随附的校準設備和參考樣品包有助于使用 WinTIM 軟件的功能對 TIM 測試儀進行定期現場儀器校準。參考樣品組包括記錄在案的測試樣品，以便于 TIM 測試儀作的準确性驗證和長期一緻性數據。（注意：測試不需要參考樣品，因為 ASTM 5470 方法是絕對測量，而不是相對于任何已知的參考樣品。

TIM 測試儀需要溫控循環冷凍水、壓縮的“車間"空氣和運行 Windows 7 或 Windows 10 的 PC 計算機。測試控制和數據收集由 WinTIM 軟件使用與 TIM 測試儀的 USB 端口連接執行。為方便起見，冷卻液和壓縮空氣均配有快速斷開裝置。除非另有說(shuōγ)明，否則交流電源通常為 120VAC，60 Hz。

           &φnbsp;

熱界面材料測試儀的特點

·       在 WinTIM 軟件下全自動作，包括

·       測試持續時間短，通常每次測試 10-15 分鐘

·       使用電子傳感器對樣品進行“原位"/“原位"厚度測量

·       受控厚度和受控壓力測試模式

·       包括所有熱數據的精度估計

·       根據作員的選擇進行自動壓力控制和壓力批量測試

·       自動樣品溫度控制和溫度批量測試，供作員選擇

·       用戶可選擇測試單元：

o       英文：瓦特、K、英寸、磅/平方英寸

o       公制：瓦特、K、cm、kPa

·       連續故障安全錯誤檢測：

o       冷卻液流量低

o       氣壓供應不足

o       過溫

·       作員機械壓力機安全

·       方便的 USB 接口到 PC 電腦

·       堅固的重型結構

·       內部校準程序

TIM 測試儀附件和選件：

·       TIM 交鑰匙配件包：

o       帶USB和串行控制器的循環冷卻器，電(diàn§)纜和軟管套件

o       校準設備和參考測試樣品包（包含在測試儀中）

o       帶快速接頭的冷卻劑和壓縮空氣軟管（包含在測試儀中）

·       可選 PC 電腦

熱導率測試儀的規格參數：

材料熱測試儀規格

備注：

樣品量

注意：推薦的樣品尺寸為 1.3 英寸（33 毫米）直徑。可以測試較小直徑的樣品尺寸，盡管這需要自定義區域适配器，并且産生的 (de)測試數據精度規格會下降。

1300 型樣品溫度範圍注：樣品溫度範圍取決于許多因素，包括冷卻器設定點範圍和樣品的熱阻。上♥(shàng)述指定範圍假設使用推薦的采樣阻抗大于 0.2K/W 的冷水機組。具有較高最大設定點的冷(lěn™g)水機組将産生更高的最大采樣溫度範圍。電阻小≤(xiǎo)于 0.2K/W 的樣品将具有較低的最大樣品溫度範圍。對于更寬的樣品溫度範圍，建議使用 TIM Tester 1400。

1400 型樣品溫度範圍注： 樣品溫度範圍取決于許多因素，包括冷卻器設定點範圍和樣品的(de™)熱阻。上述指定範圍假設使用推薦的采樣阻抗大于 0.1K/W 的冷水機組。具有更高最大設定點的冷水機組将産生更高的最大(≥dà)采樣溫度範圍。電阻小于 0.1K/W 的樣品将具有較低的最大樣品溫度範圍。

觸點壓力精度注：接觸壓力控制的準确性基于使用的壓力套件，即推薦的全部樣品量。對于所有壓力套件，命令到β實際壓力的精度大約為滿量程的 +/-3%。因此，接觸壓力與指令接觸壓力的偏差取決于安裝的壓力範圍套件：套件的整個跨度越小(xi¥ǎo)，接觸壓力與所需接觸壓力的偏差就越小。更換套件需要簡單的硬件更改和軟件參數(♥shù)選擇。

安裝要求：

TIM Tester 1300/1400 需要許多外部設施才能運行。下面列出了這些要求以及每項要(yà∏o)求的相關鏈接頁面：

·       再循環溫控冷水機組

·       運行帶 LCD 顯示器的 PC 電腦

o       PC作系統必須是 Windows 7 或 Windows 10,32/64 位專業版（包含在購買的 TIM 測試儀中）

·       內部壓縮空氣供應：90 psi （600kPA），體積流量接近零

·       1000 瓦的交流電源（加上冷水機組功率要(≠yào)求）

·       TIM 校準和參比樣品包

·       完整的管道套件

訂購信息：

如果 AC 線路電壓不是 120 VAC，請指定 AC 線路電壓。歡迎定制訂單。
