卧式光彈系數測試儀

卧式光彈系數測試儀

型号：ANA6000P-H

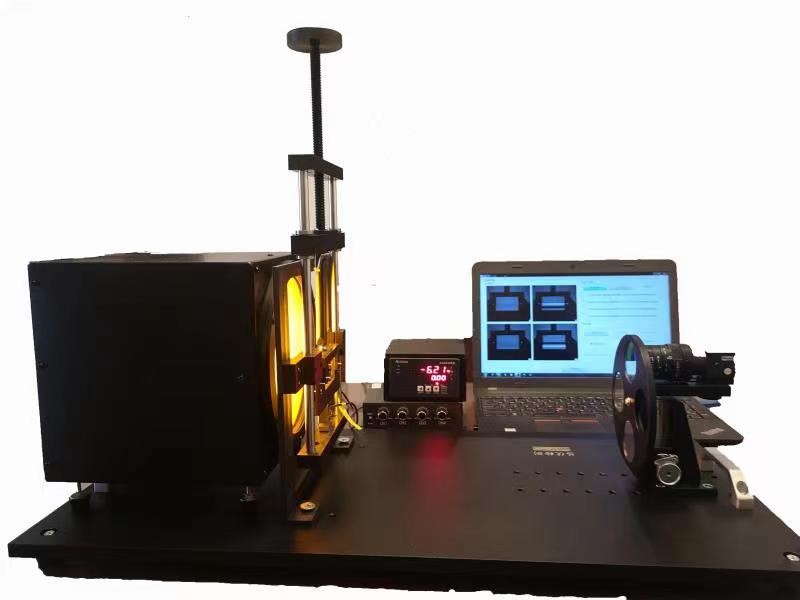

（圖示帶鈉光燈光源和加載架的光彈儀）

産品簡介：

産品名稱：卧式光彈系數測試儀

型   号：ANA6000P-H

應   用：高精度測量光彈材料（如各種玻璃）的光彈系數，以圖像形式直觀觀察被測件的應力分(f→ēn)布和應力集中情況。

安賽斯光彈系數測試儀(ANA6000P-H)是應用偏振光幹涉原理對應力作用下能産生人工(g≤ōng)雙折射材料做成的力學構件模型進行實驗應力測試的儀器(¶qì)，簡稱光彈儀。應用它可以通過模型在實驗室內進行大型建築構件、水(s∏huǐ)壩壩體、重型機械部件的應力和應力分布的測試，并可以在模型上(shàn↓g)直接看到被測件的全部應力分布和應力集中情況₹。

主要技術參數：

l  測試面積（即光源尺寸）：j70- j180mm；

l  應力雙折射量程：

n  基本型: 1/4波長（以紅光為例：157.5nm）；

n  增強型：2296nm (通過藍綠光雙波長法測試和解包裹處理)；

l  測試分辨率與精度：

n  應力雙折射測試分辨率：0.05nm, 精度：0.5nm；

n  光彈系數測試分辨率：0.1 nm/cm/MPa,， 精度：0.2 nm/cm/MPa。

産品特色：

本産品與立式光彈儀具有相同工作原理(lǐ<)，但為了提高測試精度，采取了以下措施：

（1）    采用了高質量的偏振光學器件，以保證光的偏振特性和質量；

（2）    采用了單色性更好的光源，如鈉光燈和激光；

（3）    強化了光束的準直性（平行性）傳播，以減少光(guān g)在傳播過程與理想偏振狀态的偏離；

（4）    采用了遠心成像透鏡，以提高成像質量。

（5）    以增量法進行光彈系數計算；

（6）    數據處理全自動化，并自動生産測試報告。

光彈儀工作原理

設：圓盤試件（直徑D, 厚度d）受對徑壓縮載荷 F 的作用，試件中心點O 的主應力分别是：

    （1）

根據應力-光學定律，應力雙折射材料的主應力差與相位差（ϕ）的關系如下：

             （2）

其中C 為待求的光彈系數，λ 為測試光的波長。

将（1）（2）關聯起來，有：

                 （3）

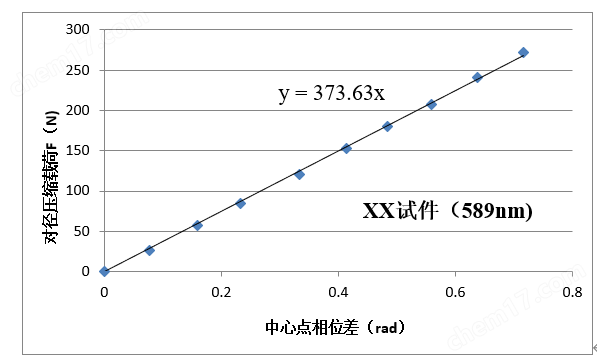

通過光彈實驗确定圓形試件中心點的位相差ϕ，即可得到光彈系數。

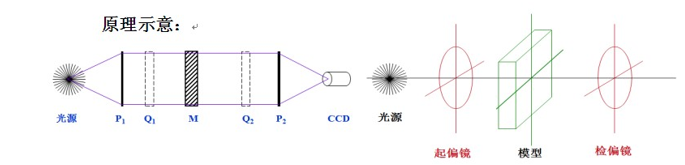

光彈儀光路原理圖

實驗示意及應用範圍：

    利用應力雙折射性質，在工程上可以制成各種機械零件的透明塑料模型，然後模拟零件(jiàn≠)的受力情況，觀察、分析偏振光幹涉的色彩和條紋分布，從而判斷零件內部的應力分(fēnε)布。

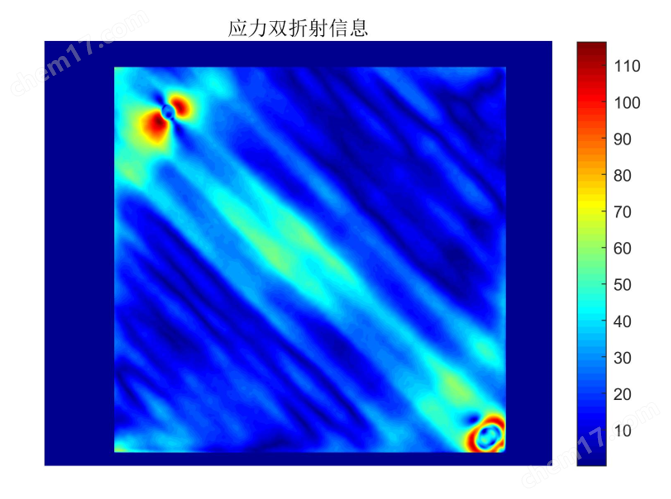

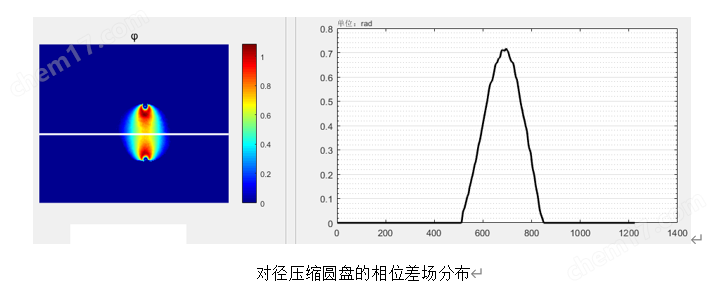

應力雙折射信息

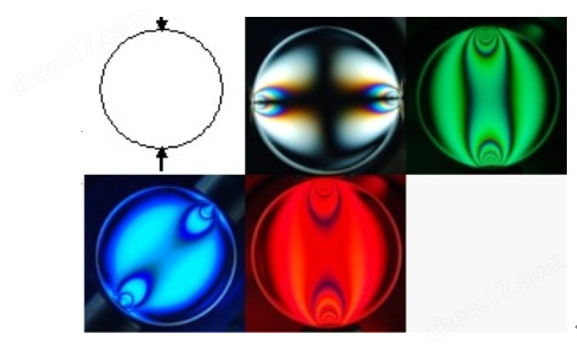

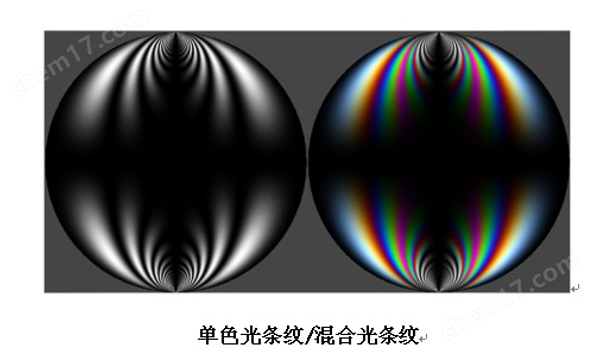

圓盤徑向受壓實驗：

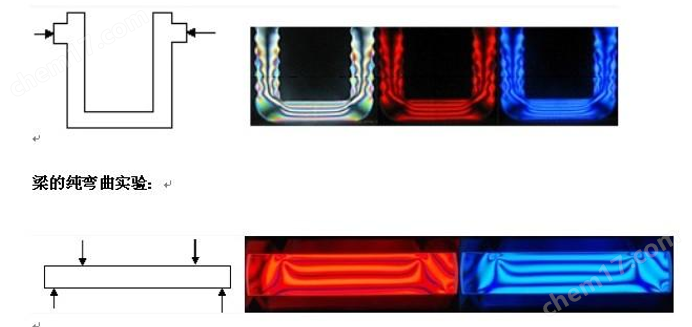

U型塊壓彎組合實驗：

光彈性方法直觀,能直接顯示應力集中區域，并準确給出應力集中部分的量值；它不但可以得到便<捷應力而且能夠求的結構的內部應力。特别是這一方法不受形狀和載荷的限制(zhìΩ)，可以對工程複雜結構進行應力分析。

獲取更多産品咨詢，請聯系安賽斯（ANALYSIS）工作人員，400 8816 976
